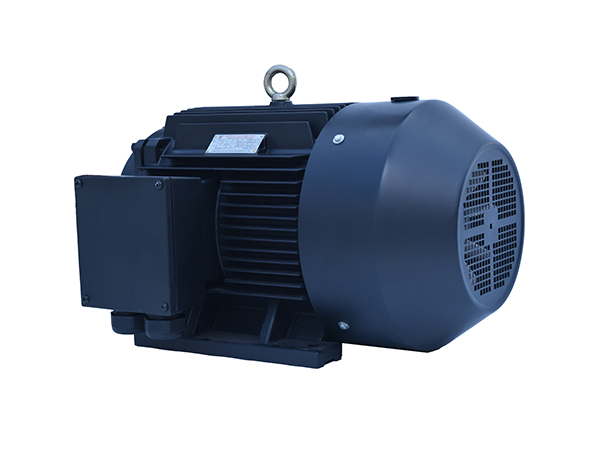

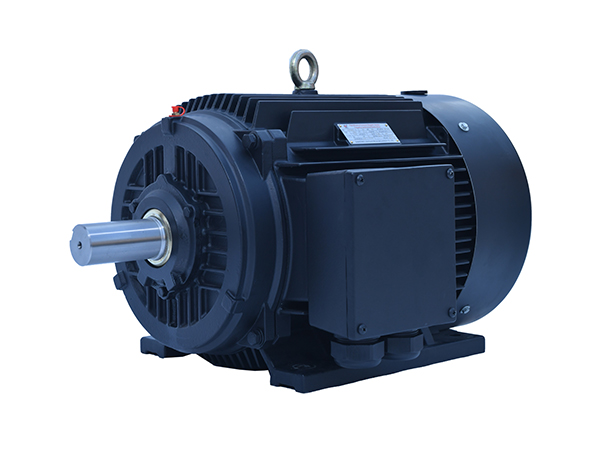

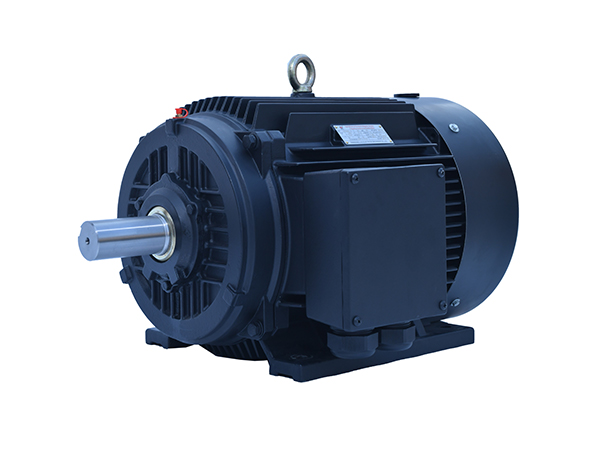

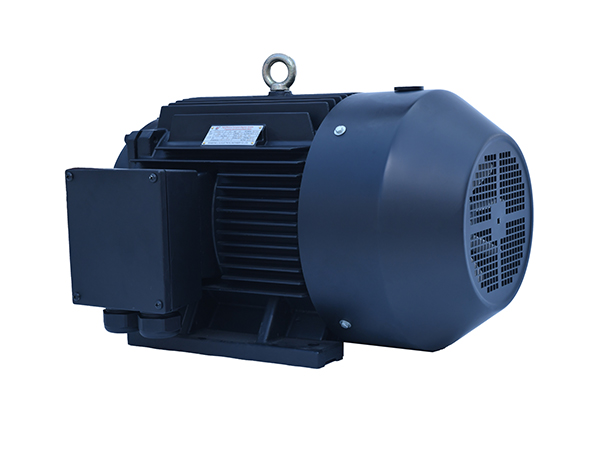

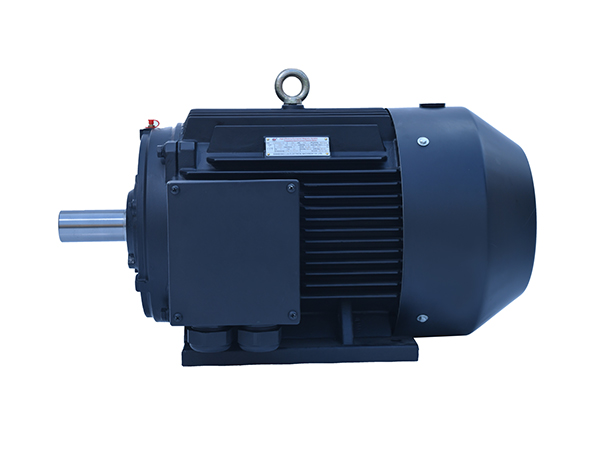

TYP系列高效永磁变频同步电动机

TYP系列高效永磁变频同步电动机

TYP系列高效永磁变频同步电动机

TYP系列高效永磁变频同步电动机

机座中心高:H80~H400mm

额定输出功率:0.55kW~315kW

额定电压、频率:380V、37.5 Hz、50Hz、75Hz、100Hz、150Hz、180Hz(可定制)

防护等级:IP54、IP55

热分级:155(F)(可根据用户定制)

冷却方式:IC411或IC416

服务热线: 400-631-6900
  • 产品详情
  • 产品参数
  • 安装形式与安装尺寸

产品简介 Product introduction

TYP 系列高效永磁变频同步电动机必需与永磁变频器配套使用。使该系列电动机在全调速范围内都具有较高的功率因数,工作电流较小,铜耗较低。TYP 系列高效永磁变频同步电动机的转速与定子旋转磁场同步,无转差, TYP 系列高效永磁变频同步电动机在全调速范围内都具有较高的效率,节能效果明显。TYP 系列高效永磁变频同步电动机广泛应用于风机、水泵、注塑机、空压机、制管设备、液压机械、食品机械、塑料挤出机、拉丝机及制药设备等场所。 我公司针对该系列产品配有专用的控制柜,可根据用户要求进行定制。

产品展示 Product display

  • TYP系列高效永磁变频同步电动机
  • TYP系列高效永磁变频同步电动机

公司实力 Company strength

力久电机
01

研发持续创新与改善

百余人研发团队,建有山东省级企业技术中心、山东省特种电机工程技术研究中心和国家电机专业博士后科研工作站,公司拥有国家专利100余项,参与制定的国家和行业标准40余项,荣获“专利示范企业”、“专利大户”等荣誉称号。

力久电机
02

品质质量保证体系

公司建立了完善的质量保证体系,有效对产品生产过程进行控制。公司通过了三体系认证(ISO9001、ISO14001、OHSAS18001体系)、两化融合管理体系认证、知识产权管理体系认证、测量管理体系认证、商品售后服务评价体系认证。

力久电机
03

生产线满足产品定制需求

公司是优秀新三板公司、高新技术企业,占地70000+平方米。公司产品通过了国家节能认证、CCC认证、CC认证、CE认证、CSA认证、RoHS认证和REACH认证,产品畅销国内外。可满足客户小批量、多品种、快速、准确的产品定制需求。

力久电机

产品参数 Product parameters

型号
Type
功率
Power(kW)
同步转速
Synchronous Speed(r/min)
效率
EFF  η(%)
频率
Frequency (HZ)
TYP112M-6 1.5 750 85.2 37.5
TYP132S-6 2.2 84.5
TYP132M-6 3 85.7
TYP160M1-6 4 86.4
TYP160M2-6 5.5 87.5
TYP160L-6 7.5 88.6
TYP180L-6 11 89.6
TYP200L-6 15 90.5
TYP225S-6 18.5 91.2
TYP225M-6 22 91.5
TYP250M-6 30 92.0
TYP 280S-6 37 92.0
TYP280M-6 45 93.0
TYP315S-6 55 93.4
TYP315M-6 75 93.4
TYP315L1-6 90 93.5
TYP315L2-6 110 94.0
TYP112M-6 2.2 1000 86.5 50
TYP132S-6 3 87.7
TYPI32M1-6 4 88.8
TYP132M2-6 5.5 89.7
TYP160L-6 11 91.4
TYP180L-6 15 92.0
TYP200L1-6 18.5 926
TYP200L2-6 22 93.2
TYP225M-6 30 93.6
TYP250M-6 37 94.0
TYP 2805-6 45 94.4
TYP280M-6 55 94.7
TYP315S-6 75 95.0
TY P315M-6 90 95.2
TY P315L1-6 110 95.5
TY P315L2-6 132 95.8
TYP112M-6 4 1500 88.6 75
TYP132S-6 5.5 89.6
TYP132M-6 7.5 90.4
TYP160M-6 11 91.4
TYP160L-6 15 92.1
TYP180M1-6 11 91.4
TYPI80M2-6 15 92.1
型号
Type
功率
Power(kW)
同步转速
Synchronous Speed(r/min)
效率
EFF  η(%)
频率
Frequency (HZ)
TYP180M-6 18.5 1500 92.6 75
TYPI80L-6 22 93.0
TYP200L-6 30 93.6
TYP225S-6 37 93.9
TYP225M-6 45 94.2
55 94.6
TYP250M-6 55 94.6
TYP280S-6 75 95.0
TYP280M-6 90 95.2
TYP280M2-6 110 95.6
TYP315S-6 110 95.6
TYP315M-6 132 95.9
TYP315L1-6 160 96.1
TYP315L2-6 200 96.4
TYP112M-6 4 3000 88.0 150
TYP132S-6 5.5 88.9
TYPI32M-6 7.5 89.8
TYPI60M1-6 11 90.6
TYP160M2-6 15 91.3
TYPI60L-6 18.5 92.0
TYP180M-6 22 92.5
TYP200L1-6 30 93.1
TYP200L2-6 37 93.6
TYP225M-6 45 94.0
TYP250M-6 55 94.4
TYP280S-6 75 94.8
TYP280M 6 90 95.2
TYP315S-6 110 95.8
TYP315M-6 132 96.2
TYP315L1-6 160 96.5
TYP315L2-6 200 96.8
TYP112M-6 4 3600 88.0 180
TYP132S-6 5.5 88.9
TYP132M-6 7.5 89.8
TYP160M1-6 11 90.6
TYP160M2-6 15 91.3
TYP160L-6 18.5 92.0
TYP180M-6 22 92.5
TYP200L1-6 30 93.1
TYP200L2-6 37 93.6
TYP225M-6 45 94.0
TYP250M-6 55 94.4
型号
Type
功率
Power(kW)
同步转速
Synchronous Speed(r/min)
效率
EFF  η(%)
频率
Frequency (HZ)
TYP280S-6 75 3600 94.8 180
TYP280M-6 90 95.2
TYP315S-6 110 95.8
TYP315M-6 132 96.2
TYP315L1-6 160 96.5
TYP315L2-6 200 96.8
TYP225S-24 7.5 500 86.6 100
TYP225M-24 11 87.9
TYP250S1-24 15 89.0
TYP250S2-24 18.5 89.8
TYP250M1-24 22 90.3
TYP250M2-24 30 91.1
TYP280M-24 37 91.4
TYP280L-24 45 91.9
TYP225S-24 5.5 250 81.2 50
TYP225M-24 7.5 81.7
TYP250S1-24 11 82.5
TYP250S2-24 15 83.0
TYP250M1-24 18.5 83.8
TYP250M2-24 22 84.6
TYP280M-24 30 86.2
TYP280L-24 37 86.9
型号
TYPE
功率
Power (kW)
同步转速
Synchronous Speed(r/min)
效率
EFF η(%)
频率
Frequency (Hz)
TYP112M-6 5.5 5000 92.7 250
TYP112M-6 11 93 250
TYP112M-6 15 93.4 250
TYP132S-6 18.5 93.8 250
TYP132M-6 22 94.4 250
TYP160M-6 30 94.5 250
TYP160L-6 37 94.8 250
TYP180M-6 45 95.1 250
TYP180M-6 55 95.4 250
TYP200L2-6 75 95.8 250

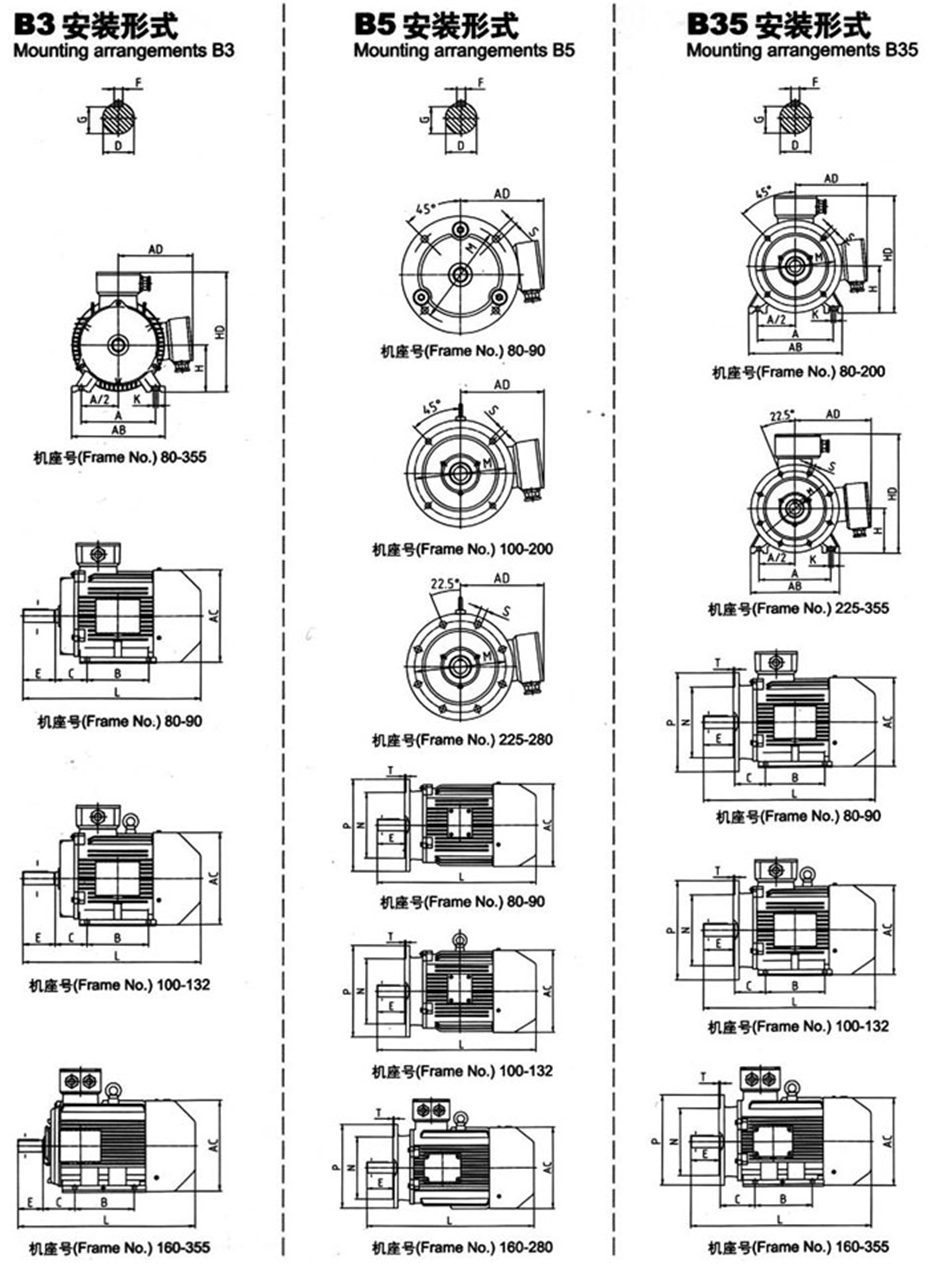

安装形式 Installation form

TYP系列高效永磁变频同步电动机

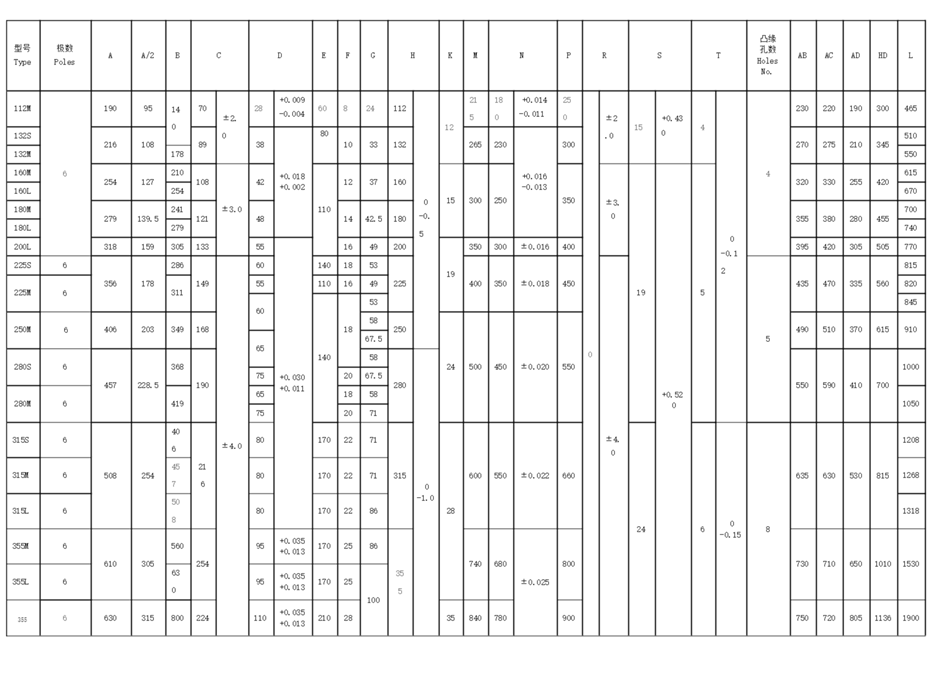

安装尺寸 Mounting dimensions

型号
Type
极数
Poles
A A/2 B C D E F G H K M N P R S T 凸缘孔数
Holes No.
AB AC AD HD L
112M 6 190 95 140 70 ±2.0 28 +0.009
-0.004
60 8 24 112 0
-0.5
12 215 180 +0.014
-0.011
250 0 ±2.0 15 +0.43
0
4 0
-0.12
4 230 220 190 300 465
132S 216 108 89 38 +0.018
+0.002
80 10 33 132 265 230 +0.016
-0.013
300 270 275 210 345 510
132M 178 550
160M 254 127 210 108 ±3.0 42 110 12 37 160 15 300 250 350 ±3.0 19 +0.52
0
5 320 330 255 420 615
160L 254 670
180M 279 139.5 241 121 48 14 42.5 180 355 380 280 455 700
180L 279 740
200L 318 159 305 133 55 +0.030
+0.011
16 49 200 19 350 300 ±0.016 400 395 420 305 505 770
225S 6 356 178 286 149 ±4.0 60 140 18 53 225 400 350 ±0.018 450 ±4.0 5 435 470 335 560 815
225M 6 311 55 110 16 49 820
60 140 18 53 845
250M 6 406 203 349 168 58 250 24 500 450 ±0.020 550 490 510 370 615 910
65 67.5
280S 6 457 228.5 368 190 58 280 0
-1.0
550 590 410 700 1000
75 20 67.5
280M 6 419 65 18 58 1050
75 20 71
315S 6 508 254 406 216 80 170 22 71 315 28 600 550 ±0.022 660 24 6 0
-0.15
8 635 630 530 815 1208
315M 6 457 80 170 22 71 1268
315L 6 508 80 170 22 86 1318
355M 6 610 305 560 254 95 +0.035
+0.013
170 25 86 355 740 680 ±0.025 800 730 710 650 1010 1530
355L 6 630 95 +0.035
+0.013
170 25 100
355 1
355 2
355 3
6 630 315 800 224 110 +0.035
+0.013
210 28 35 840 780 900 750 720 805 1136 1900
