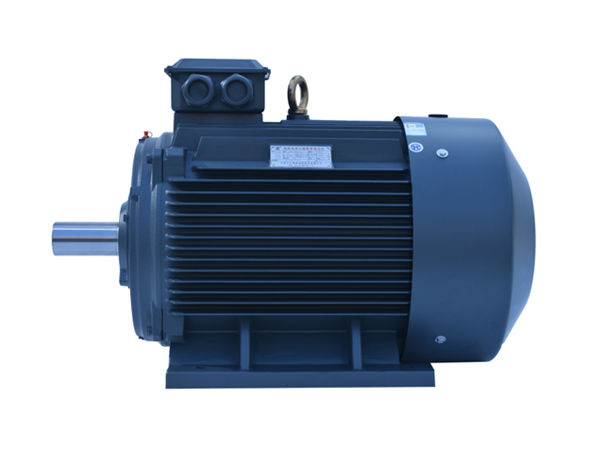

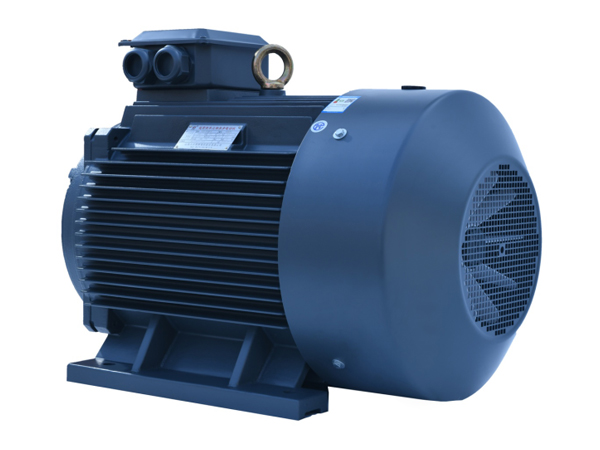

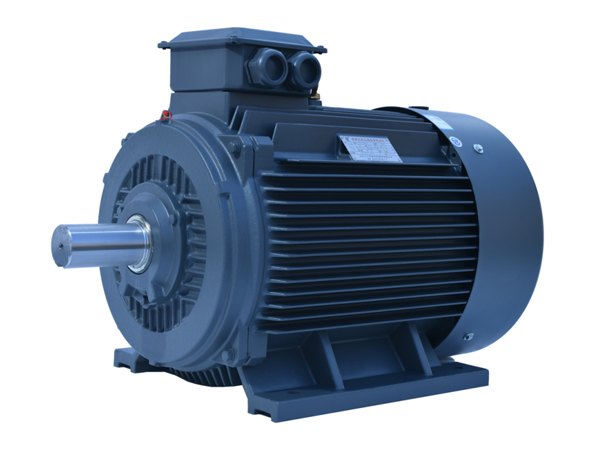

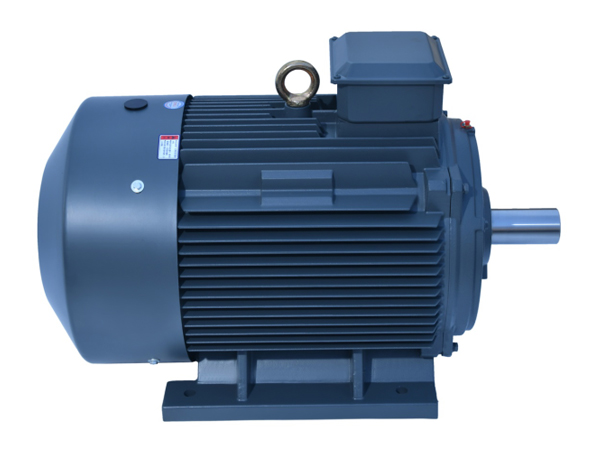

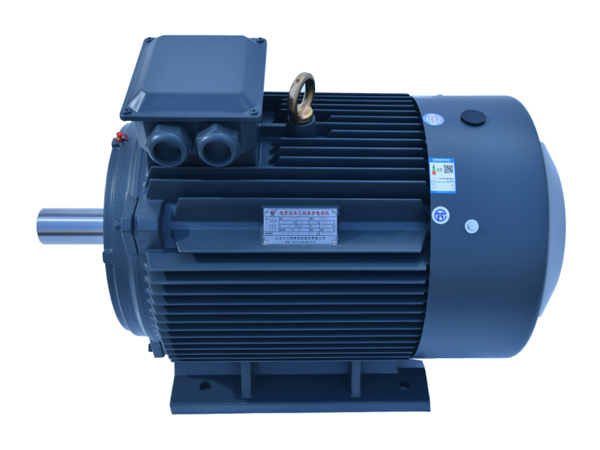

YE3(IE3)系列三相异步电动机

YE3(IE3)系列三相异步电动机

YE3(IE3)系列三相异步电动机

YE3(IE3)系列三相异步电动机

YE3(IE3)系列三相异步电动机

机座中心高:H80~H355mm

额定输出功率:0.18kW~375kW

额定电压、频率:380V、50Hz (可定制)

防护等级:IP55

热分级:155(F)(B级考核)

冷却方式:IC411

服务热线: 400-631-6900
  • 产品详情
  • 产品参数
  • 安装形式与安装尺寸

产品简介 Product introduction

YE3(IE3)系列电动机效率指标达到GB18613-2020《中小型三相异步电动机能效限定值及能效等级》中的3级能效等级,符合IEC60034-30中的IE3标准,和目前美国NEMA PREMIUM超高效电机处于同一水平。

该系列节能型电动机为单速、封闭自扇冷、连续工作制的一般用途低压笼形三相异步电动机。适用于无特殊要求场所,可驱动各种通用机械设备,广泛应用于机床、风机、压缩机、运输机、搅拌机、印刷机、农机、包装机等设备。

产品展示 Product display

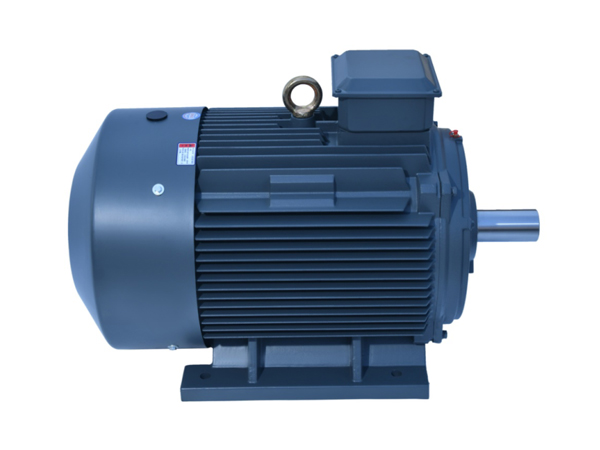

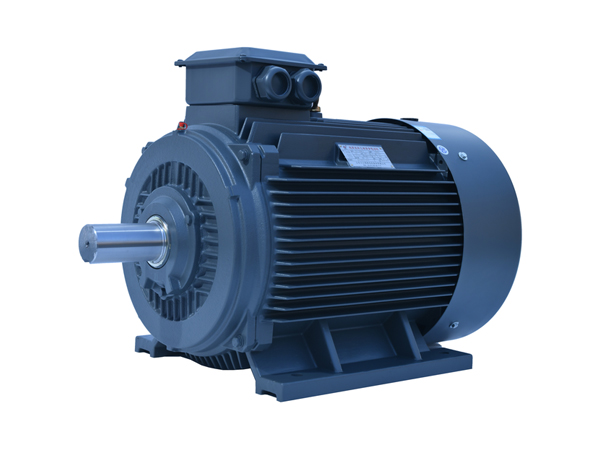

  • YE3(IE3)系列三相异步电动机
  • YE3(IE3)系列三相异步电动机
  • YE3(IE3)系列三相异步电动机
  • YE3(IE3)系列三相异步电动机

公司实力 Company strength

力久电机
01

研发持续创新与改善

百余人研发团队,建有山东省级企业技术中心、山东省特种电机工程技术研究中心和国家电机专业博士后科研工作站,公司拥有国家专利100余项,参与制定的国家和行业标准40余项,荣获“专利示范企业”、“专利大户”等荣誉称号。

力久电机
02

品质质量保证体系

公司建立了完善的质量保证体系,有效对产品生产过程进行控制。公司通过了三体系认证(ISO9001、ISO14001、OHSAS18001体系)、两化融合管理体系认证、知识产权管理体系认证、测量管理体系认证、商品售后服务评价体系认证。

力久电机
03

生产线满足产品定制需求

公司是优秀新三板公司、高新技术企业,占地70000+平方米。公司产品通过了国家节能认证、CCC认证、CC认证、CE认证、CSA认证、RoHS认证和REACH认证,产品畅销国内外。可满足客户小批量、多品种、快速、准确的产品定制需求。

力久电机

产品参数 Product parameters

型号
Type
额定功率
Rated Power
额定转速
Rated Speed
(r/min)
效率
EFF
η(%)
功率因数
Power Factor
(cosφ)
额定电流
Rated Current
(A)
堵转转矩
Locked Torque
┈┈┈
额定转矩
Rated Toque
最大转矩
Max Torque
┈┈┈
额定转矩
Rated Toque
堵转电流
Locked Current
┈┈┈
额定电流
Rated Current
重量
Weight
(kg)
kW HP
2极—同步转速3000(r/min) 50HZ  2pole—Synchronous speed 3000 rpm 50HZ
YE3-80M1-2 0.75 1 2860 80.7 0.82 1.72 2.3 2.3 7.0
YE3-80M2-2 1.1 1.5 2860 82.7 0.83 2.46 2.2 7.3
YE3-90S-2 1.5 2 2895 84.2 0.84 3.22 7.6
YE3-90L-2 2.2 3 2895 85.9 0.85 4.63 7.6
YE3-100L-2 3 4 2895 87.1 0.87 6.02 7.8
YE3-112M-2 4 5.5 2905 88.1 0.88 7.93 8.3
YE3-132S1-2 5.5 7.5 2920 89.2 0.88 10.6 2.0 8.3
YE3-132S2-2 7.5 10 2920 90.1 0.88 14.4 7.9
YE3-160M1-2 11 15 2935 91.2 0.89 20.6 8.1
YE3-160M2-2 15 20 2935 91.9 0.89 27.9 8.1
YE3-160L-2 18.5 25 2935 92.4 0.89 34.2 8.2
YE3-180M-2 22 30 2940 92.7 0.89 40.5 8.2
YE3-200L1-2 30 40 2955 93.3 0.89 54.9 7.6
YE3-200L2-2 37 50 2955 93.7 0.89 67.4 7.6
YE3-225M-2 45 60 2970 94.0 0.90 80.8 7.7
YE3-250M-2 55 75 2970 94.3 0.90 98.5 7.7
YE3-280S-2 75 100 2975 94.7 0.90 134 1.8 7.1
YE3-280M-2 90 125 2975 95.0 0.90 160 7.1
YE3-315S-2 110 150 2980 95.2 0.90 195 7.1
YE3-315M-2 132 180 2980 95.4 0.90 234 7.1
YE3-315L1-2 160 200 2980 95.6 0.91 279 7.2
YE3-315L-2 185 250 2980 95.7 0.91 322 2.2 7.2
YE3-315L2-2 200 270 2980 95.8 0.91 349 7.2
YE3-315L3-2 220 300 2980 95.8 0.91 388 7.2
YE3-355M1-2 220 300 2980 95.8 0.91 383 1.6 7.2
YE3-355M-2 250 340 2980 95.8 0.91 436 7.2
YE3-355L1-2 280 380 2980 95.8 0.91 488 7.2
YE3-355L-2 315 430 2980 95.8 0.91 549 7.2
YE3-3551-2 355 485 2980 95.8 0.91 619 7.2
YE3-3552-2 375 510 2980 95.8 0.91 654 7.2
4极—同步转速1500(r/min) 50HZ  4pole—Synchronous speed 1500 rpm 50HZ
YE3-80M1-4 0.55 0.75 1430 81.7 0.76 1.33 2.3     2.3 5.5
YE3-80M2-4 0.75 1 1430 82.5 0.75 1.84 6.6
YE3-90S-4 1.1 1.5 1435 84.1 0.76 2.65 6.8
YE3-90L-4 1.5 2 1435 85.3 0.77 3.47 7.0
YE3-100L1-4 2.2 3 1450 86.7 0.81 5.01 7.6
YE3-100L2-4 3 4 1450 87.7 0.82 6.34 7.6
YE3-112M-4 4 5.5 1455 88.6 0.82 8.37 2.2 7.8
YE3-132S-4 5.5 7.5 1455 89.6 0.83 11.2 2.0 7.9
YE3-132M-4 7.5 10 1455 90.4 0.84 15.2 7.5
YE3-160M-4 11 15 1470 91.4 0.85 21.5 2.2 7.7
YE3-160L-4 15 20 1465 92.1 0.86 29.1 7.8
YE3-180M-4 18.5 25 1470 92.6 0.86 35.3 2.0 7.8
YE3-180L-4 22 30 1470 93.0 0.86 41.8 7.8
YE3-200L-4 30 40 1475 93.6 0.86 56.6 7.3
YE3-225S-4 37 50 1480 93.9 0.86 69.6 7.4
YE3-225M-4 45 60 1480 94.2 0.86 84.4 7.4
YE3-250M-4 55 75 1480 94.6 0.86 103 2.2 7.4
YE3-280S-4 75 100 1485 95.0 0.88 136 2.0 6.9
YE3-280M-4 90 125 1485 95.2 0.88 163 6.9
YE3-315S-4 110 150 1488 95.4 0.89 197 2.2 7.0
YE3-315M-4 132 180 1488 95.6 0.89 236 7.0
YE3-315L1-4 160 200 1488 95.8 0.89 285 7.1
YE3-315L-4 185 250 1488 95.9 0.89 326 7.1
YE3-315L2-4 200 270 1488 96.0 0.89 356 7.1
YE3-315L3-4 220 300 1488 96.0 0.89 388 7.1
YE3-315M1-4 220 300 1490 96.0 0.90 387 7.1
YE3-355M-4 250 340 1490 96.0 0.90 440 7.1
YE3-355L1-4 280 380 1490 96.0 0.90 493 7.1
YE3-355L-4 315 430 1490 96.0 0.90 554 7.1
YE3-3551-4 355 485 1490 96.0 0.88 638 1.7 7.0
YE3-3552-4 375 510 1490 96.0 0.88 674 7.0
6极—同步转速1000(r/min) 50HZ  6pole—Synchronous speed 1000 rpm 50HZ
YE3-80M1-6 0.37 1.5 930 73.4 0.69 1.11         2.0 2.1 3.81
YE3-80M2-6 0.55 0.75 930 76.3 0.68 1.61 4.32
YE3-90S-6 0.75 1 945 78.9 0.71 2.03 6.0
YE3-90L-6 1.1 1.5 945 81.0 0.73 2.91 6.0
YE3-100L-6 1.5 2 955 82.5 0.73 3.78 6.5
YE3-112M-6 2.2 3 955 84.3 0.74 5.43 6.6
YE3-132S-6 3 4 970 85.6 0.74 7.20 6.8
YE3-132M1-6 4 5.5 970 86.8 0.74 9.46 6.8
YE3-132M2-6 5.5 7.5 970 88.0 0.75 12.7 7.0
YE3-160M-6 7.5 10 970 89.1 0.79 17.1 7.0
YE3-160L-6 11 15 970 90.3 0.80 23.1 7.2
YE3-180L-6 15 20 980 91.2 0.81 31.2 7.3
YE3-200L1-6 18.5 25 980 91.7 0.81 37.8 7.3
YE3-200L2-6 22 30 980 92.2 0.81 44.8 7.4
YE3-225M-6 30 40 985 92.9 0.83 59.1 6.9
YE3-250M-6 37 50 985 93.3 0.84 72.6 7.1
YE3-280S-6 45 60 990 93.7 0.85 85.8     2.0 7.3
YE3-280M-6 55 75 990 94.1 0.86 104 7.3
YE3-315S-6 75 100 990 94.6 0.84 143 6.6
YE3-315M-6 90 125 990 94.9 0.85 172 6.7
YE3-315L1-6 110 150 990 95.1 0.85 207 6.7
YE3-315L2-6 132 180 990 95.4 0.86 247 6.8
YE3-355M1-6 160 200 990 95.6 0.86 296 1.8 6.8
YE3-355M-6 185 250 990 95.7 0.87 338 6.8
YE3-355M2-6 200 270 990 95.8 0.87 369 6.8
YE3-355L1-6 220 300 990 95.8 0.87 401 6.8
YE3-355L-6 250 340 990 95.8 0.87 456 6.8
YE3-355 1-6 280 380 990 95.8 0.86 516 6.8
YE3-355 2-6 315 430 990 95.8 0.86 574 6.8
YE3-355 3-6 355 485 990 95.8 0.86 655 6.8
8极—同步转速750(r/min) 50HZ  8pole—Synchronous speed 750 rpm 50HZ
YE3-80M1-8 0.18 0.25 680 58.7 0.58 0.80 1.8 2.0 4.0
YE3-80M2-8 0.25 0.35 680 64.1 0.63 1.02 4.0
YE3-90S-8 0.37 1.5 700 69.3 0.65 1.25 5.0
YE3-90L-8 0.55 0.75 700 73.0 0.65 1.76 5.0
YE3-100L1-8 0.75 1 710 75.0 0.65 2.34 5.5
YE3-100L2-8 1.1 1.5 710 77.7 0.65 3.31 5.5
YE3-112M-8 1.5 2 705 79.7 0.69 4.14 2.0 2.1 5.5
YE3-132S-8 2.2 3 715 81.9 0.70 5.92 6.0
YE3-132M-8 3 4 715 83.5 0.71 7.69 6.0
YE3-160M1-8 4 5.5 710 84.8 0.73 10.1 6.0
YE3-160M2-8 5.5 7.5 715 86.2 0.73 13.3 6.0
YE3-160L-8 7.5 10 715 87.3 0.74 17.9 6.0
YE3-180L-8 11 15 730 88.6 0.76 24.8 6.5
YE3-200L-8 15 20 730 89.6 0.76 33.5 1.9 6.5
YE3-225S-8 18.5 25 730 90.1 0.76 41.0 6.5
YE3-225M-8 22 30 730 90.6 0.76 48.5 6.5
YE3-250M-8 30 40 735 91.3 0.77 65 6.5
YE3-280S-8 37 50 740 91.8 0.77 80 1.8 2.0 6.5
YE3-280M-8 45 60 740 92.2 0.77 96 6.5
YE3-315S-8 55 75 740 92.5 0.79 117 6.5
YE3-315M-8 75 100 740 93.1 0.79 155 6.5
YE3-315L1-8 90 125 740 93.4 0.80 185 6.5
YE3-315L2-8 110 150 740 93.7 0.81 220 6.5
YE3-355M1-8 132 180 740 94.0 0.82 263 6.5
YE3-355M2-8 160 200 740 94.3 0.82 314 6.5
YE3-355L1-8 185 250 740 94.4 0.82 366 6.5
YE3-355L-8 200 270 740 94.6 0.82 392 6.5
YE3-355 1-8 220 300 740 94.7 0.82 430 6.5
YE3-355 2-8 250 340 740 94.8 0.82 492 6.5

安装形式 Installation form

YE3(IE3)系列三相异步电动机

安装尺寸 Mounting dimensions

型号
Type
极数
Poles
A A/2 B C D E F G H K M N P S T 凸缘
孔数
Holes
No.
AB AC AD HD L
80M 2、4、6、8 125 62.5 100 50 ±1.5 19 +0.009
-0.004
40 6 15.5 80 0
-0.5
10 +0.014
-0.011
200 0 ±1.5 12 +0.43
0
3.5 0 4 160 160 155 235 300
90S 140 70 56 24 50 8 20 90 180 175 160 255 355
90L 125 385
100L 160 80 140 63 ±2.0 28 60 24 100 12 215 180 250 ±2.0 200 200 180 270 430
112M 190 95 70 112 230 220 190 300 465
132S 216 108 89 38 +0.018
+0.002
80 10 33 132 265 230 +0.016
-0.013
300 270 275 210 345 510
132M 178 550
160M 254 127 210 108 ±3.0 42 110 12 37 160 15 300 250   ±3.0 19 +0.52
0
5 320 330 255 420 615
160L 254 670
180M 279 139.5 241 121 48 14 42.5 180 355 380 280 455 700
180L 279 740
200L 318 159 305 133 55 +0.030
+0.011
16 49 200 19 350 300 ±0.016 400 420 305 505 770
225S 4、8 356 178 286 149 ±4.0 60 140 18 53 225 400 350 ±0.018 ±4.0 5 435 470 335 560 815
225M 2 311 55 110 16 49 820
4、6、8 60 140 18 53 845
250M 2 406 203 349 168 58 250 24 500 450 ±0.020 550 490 510 615 910
4、6、8 65 67.5
280S 2 457 228.5 368 190 58 280 0
-1.0
550 590 410 700 1000
4、6、8 75 20 67.5
280M 2 419 65 18 58 1050
4、6、8 75 20 71
315S 2 508 254 406 216 65 18 58 315 28 600 550 ±0.022 660 24 6 0
-0.15
8 635 630 530 815 1178
4、6、8 80 170 22 71 1208
315M 2 457 65 140 18 58 1238
4、6、8 80 170 22 71 1268
315L 2 508 65 140 18 67.5 1288
4、6、8 80 170 22 86 1318
355M 2 610 305 560 254 75 140 20 67.5 355 740 680 ±0.025 800 730 710 650 1010 1500
4、6、8 95 +0.035
+0.013
170 25 86 1530
355L 2 630 75 +0.030
+0.011
140 20 71 1500
4、6、8 95 +0.035
+0.013
170 25 100 1530
355 1
355 2
355 3
2 630 315 800 224 80 +0.030
+0.011
170 22 71 35 840 780 900 750 720 805 1136 1860
4、6、8 110 +0.035
+0.013
210 28 100 1900
