KYGJ系列(IP55)压缩机专用高效率三相异步电动机

机座中心高：H80~H355mm

额定输出功率：0.75kW~315kW

电源电压、频率：380V、50Hz（可根据用户定制）

防护等级：IP55

热分级：155(F)

冷却方式：IC411

服务热线： 400-631-6900

在线咨询

产品详情
产品参数
安装形式与安装尺寸

产品简介 Product introduction

KYGJ系列压缩机专用高效率三相异步电动机是根据空气压缩机的特点专门开发设计而成，能承受压缩机不定期短时过载的要求，属于全封闭、自扇冷式、鼠笼型结构。具有效率高、转矩大、启动性能好、噪声低、振动小、运行安全可靠等优点。其功率等级和安装尺寸符合国际IEC标准。

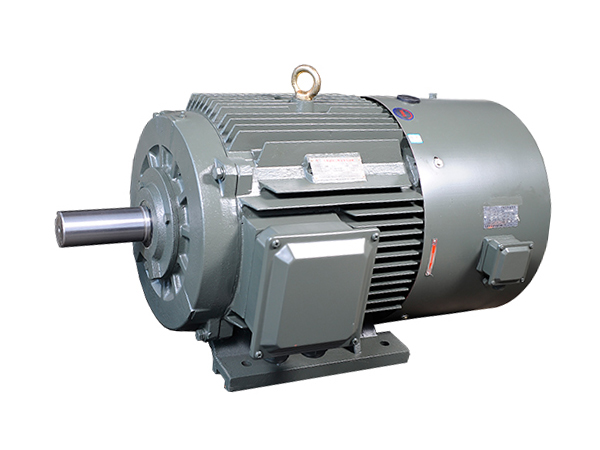

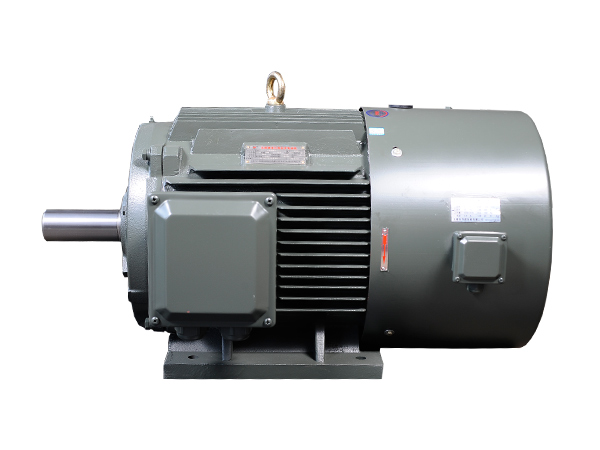

产品展示 Product display

公司实力 Company strength

: 01
研发持续创新与改善

百余人研发团队，建有山东省企业技术中心、山东省特种电机工程技术研究中心和国家电机专业博士后科研工作站，公司拥有国家专利100余项，参与制定的国家和行业标准40余项，荣获“专利示范企业”、“专利大户”等荣誉称号。

: 02
品质质量保证体系

公司建立了完善的质量保证体系，有效对产品生产过程进行控制。公司通过了三体系认证（ISO9001、ISO14001、OHSAS18001体系）、两化融合管理体系认证、知识产权管理体系认证、测量管理体系认证、商品售后服务评价体系认证。

: 03
生产线满足产品定制需求

公司是优秀新三板公司、高新技术企业，占地70000+平方米。公司产品通过了国家节能认证、CCC认证、CC认证、CE认证、CSA认证、RoHS认证和REACH认证，产品畅销国内外。可满足客户小批量、多品种、快速、准确的产品定制需求。

产品参数 Product parameters

型号 Type	额定功率 Rated Power		额定转速 Rated Speed (r/min)	效率 EFF η（%）	功率因数 Power Factor (cosφ)	额定电流 Rated Current (A)	堵转转矩 Locked Torque ┈┈┈ 额定转矩 Rated Toque	最大转矩 Max Torque ┈┈┈ 额定转矩 Rated Toque	堵转电流 Locked Current ┈┈┈ 额定电流 Rated Current	重量 Weight (kg)
	kW	HP
2极—同步转速3000(r/min) 50HZ 2pole—Synchronous speed 3000 rpm 50HZ
KYGJ-80M1-2	0.75	1	2860	80.7	0.82	1.72	2.3	2.3	7.0
KYGJ-80M2-2	1.1	1.5	2860	82.7	0.83	2.46	2.2		7.3
KYGJ-90S-2	1.5	2	2895	84.2	0.84	3.22			7.6
KYGJ-90L-2	2.2	3	2895	85.9	0.85	4.63			7.6
KYGJ-100L-2	3	4	2895	87.1	0.87	6.02			7.8
KYGJ-112M-2	4	5.5	2905	88.1	0.88	7.93			8.3
KYGJ-132S1-2	5.5	7.5	2920	89.2	0.88	10.6	2.0		8.3
KYGJ-132S2-2	7.5	10	2920	90.1	0.88	14.4			7.9
KYGJ-160M1-2	11	15	2935	91.2	0.89	20.6			8.1
KYGJ-160M2-2	15	20	2935	91.9	0.89	27.9			8.1
KYGJ-160L-2	18.5	25	2935	92.4	0.89	34.2			8.2
KYGJ-180M-2	22	30	2940	92.7	0.89	40.5			8.2
KYGJ-200L1-2	30	40	2955	93.3	0.89	54.9			7.6
KYGJ-200L2-2	37	50	2955	93.7	0.89	67.4			7.6
KYGJ-225M-2	45	60	2970	94.0	0.90	80.8			7.7
KYGJ-250M-2	55	75	2970	94.3	0.90	98.5			7.7
KYGJ-280S-2	75	100	2975	94.7	0.90	134	1.8		7.1
KYGJ-280M-2	90	125	2975	95.0	0.90	160			7.1
KYGJ-315S-2	110	150	2980	95.2	0.90	195			7.1
KYGJ-315M-2	132	180	2980	95.4	0.90	234			7.1
KYGJ-315L1-2	160	200	2980	95.6	0.91	279			7.2
KYGJ-315L-2	185	250	2980	95.7	0.91	322		2.2	7.2
KYGJ-315L2-2	200	270	2980	95.8	0.91	349			7.2
KYGJ-315L3-2	220	300	2980	95.8	0.91	388			7.2
KYGJ-355M1-2	220	300	2980	95.8	0.91	383	1.6		7.2
KYGJ-355M-2	250	340	2980	95.8	0.91	436			7.2
KYGJ-355L1-2	280	380	2980	95.8	0.91	488			7.2
KYGJ-355L-2	315	430	2980	95.8	0.91	549			7.2
KYGJ-3551-2	355	485	2980	95.8	0.91	619			7.2
KYGJ-3552-2	375	510	2980	95.8	0.91	654			7.2
4极—同步转速1500(r/min) 50HZ 4pole—Synchronous speed 1500 rpm 50HZ
KYGJ-80M1-4	0.55	0.75	1430	81.7	0.76	1.33	2.3	2.3 2.3	5.5
KYGJ-80M2-4	0.75	1	1430	82.5	0.75	1.84			6.6
KYGJ-90S-4	1.1	1.5	1435	84.1	0.76	2.65			6.8
KYGJ-90L-4	1.5	2	1435	85.3	0.77	3.47			7.0
KYGJ-100L1-4	2.2	3	1450	86.7	0.81	5.01			7.6
KYGJ-100L2-4	3	4	1450	87.7	0.82	6.34			7.6
KYGJ-112M-4	4	5.5	1455	88.6	0.82	8.37	2.2		7.8
KYGJ-132S-4	5.5	7.5	1455	89.6	0.83	11.2	2.0		7.9
KYGJ-132M-4	7.5	10	1455	90.4	0.84	15.2	2.0		7.5
KYGJ-160M-4	11	15	1470	91.4	0.85	21.5	2.2		7.7
KYGJ-160L-4	15	20	1465	92.1	0.86	29.1	2.2		7.8
KYGJ-180M-4	18.5	25	1470	92.6	0.86	35.3	2.0		7.8
KYGJ-180L-4	22	30	1470	93.0	0.86	41.8			7.8
KYGJ-200L-4	30	40	1475	93.6	0.86	56.6			7.3
KYGJ-225S-4	37	50	1480	93.9	0.86	69.6			7.4
KYGJ-225M-4	45	60	1480	94.2	0.86	84.4			7.4
KYGJ-250M-4	55	75	1480	94.6	0.86	103	2.2		7.4
KYGJ-280S-4	75	100	1485	95.0	0.88	136	2.0		6.9
KYGJ-280M-4	90	125	1485	95.2	0.88	163			6.9
KYGJ-315S-4	110	150	1488	95.4	0.89	197		2.2	7.0
KYGJ-315M-4	132	180	1488	95.6	0.89	236			7.0
KYGJ-315L1-4	160	200	1488	95.8	0.89	285			7.1
KYGJ-315L-4	185	250	1488	95.9	0.89	326			7.1
KYGJ-315L2-4	200	270	1488	96.0	0.89	356			7.1
KYGJ-315L3-4	220	300	1488	96.0	0.89	388			7.1
KYGJ-315M1-4	220	300	1490	96.0	0.90	387			7.1
KYGJ-355M-4	250	340	1490	96.0	0.90	440			7.1
KYGJ-355L1-4	280	380	1490	96.0	0.90	493			7.1
KYGJ-355L-4	315	430	1490	96.0	0.90	554			7.1
KYGJ-3551-4	355	485	1490	96.0	0.88	638	1.7		7.0
KYGJ-3552-4	375	510	1490	96.0	0.88	674	1.7		7.0
6极—同步转速1000(r/min) 50HZ 6pole—Synchronous speed 1000 rpm 50HZ
KYGJ-80M1-6	0.37	1.5	930	73.4	0.69	1.11	2.0 2.0	2.1	3.81
KYGJ-80M2-6	0.55	0.75	930	76.3	0.68	1.61			4.32
KYGJ-90S-6	0.75	1	945	78.9	0.71	2.03			6.0
KYGJ-90L-6	1.1	1.5	945	81.0	0.73	2.91			6.0
KYGJ-100L-6	1.5	2	955	82.5	0.73	3.78			6.5
KYGJ-112M-6	2.2	3	955	84.3	0.74	5.43			6.6
KYGJ-132S-6	3	4	970	85.6	0.74	7.20			6.8
KYGJ-132M1-6	4	5.5	970	86.8	0.74	9.46			6.8
KYGJ-132M2-6	5.5	7.5	970	88.0	0.75	12.7			7.0
KYGJ-160M-6	7.5	10	970	89.1	0.79	17.1			7.0
KYGJ-160L-6	11	15	970	90.3	0.80	23.1			7.2
KYGJ-180L-6	15	20	980	91.2	0.81	31.2			7.3
KYGJ-200L1-6	18.5	25	980	91.7	0.81	37.8			7.3
KYGJ-200L2-6	22	30	980	92.2	0.81	44.8			7.4
KYGJ-225M-6	30	40	985	92.9	0.83	59.1			6.9
KYGJ-250M-6	37	50	985	93.3	0.84	72.6			7.1
KYGJ-280S-6	45	60	990	93.7	0.85	85.8		2.0 2.0	7.3
KYGJ-280M-6	55	75	990	94.1	0.86	104			7.3
KYGJ-315S-6	75	100	990	94.6	0.84	143			6.6
KYGJ-315M-6	90	125	990	94.9	0.85	172			6.7
KYGJ-315L1-6	110	150	990	95.1	0.85	207			6.7
KYGJ-315L2-6	132	180	990	95.4	0.86	247			6.8
KYGJ-355M1-6	160	200	990	95.6	0.86	296	1.8		6.8
KYGJ-355M-6	185	250	990	95.7	0.87	338			6.8
KYGJ-355M2-6	200	270	990	95.8	0.87	369			6.8
KYGJ-355L1-6	220	300	990	95.8	0.87	401			6.8
KYGJ-355L-6	250	340	990	95.8	0.87	456			6.8
KYGJ-355 1-6	280	380	990	95.8	0.86	516			6.8
KYGJ-355 2-6	315	430	990	95.8	0.86	574			6.8
KYGJ-355 3-6	355	485	990	95.8	0.86	655			6.8
8极—同步转速750(r/min) 50HZ 8pole—Synchronous speed 750 rpm 50HZ
KYGJ-80M1-8	0.18	0.25	680	58.7	0.58	0.80	1.8	2.0	4.0
KYGJ-80M2-8	0.25	0.35	680	64.1	0.63	1.02			4.0
KYGJ-90S-8	0.37	1.5	700	69.3	0.65	1.25			5.0
KYGJ-90L-8	0.55	0.75	700	73.0	0.65	1.76			5.0
KYGJ-100L1-8	0.75	1	710	75.0	0.65	2.34			5.5
KYGJ-100L2-8	1.1	1.5	710	77.7	0.65	3.31			5.5
KYGJ-112M-8	1.5	2	705	79.7	0.69	4.14	2.0	2.1	5.5
KYGJ-132S-8	2.2	3	715	81.9	0.70	5.92			6.0
KYGJ-132M-8	3	4	715	83.5	0.71	7.69			6.0
KYGJ-160M1-8	4	5.5	710	84.8	0.73	10.1			6.0
KYGJ-160M2-8	5.5	7.5	715	86.2	0.73	13.3			6.0
KYGJ-160L-8	7.5	10	715	87.3	0.74	17.9			6.0
KYGJ-180L-8	11	15	730	88.6	0.76	24.8			6.5
KYGJ-200L-8	15	20	730	89.6	0.76	33.5	1.9		6.5
KYGJ-225S-8	18.5	25	730	90.1	0.76	41.0			6.5
KYGJ-225M-8	22	30	730	90.6	0.76	48.5			6.5
KYGJ-250M-8	30	40	735	91.3	0.77	65			6.5
KYGJ-280S-8	37	50	740	91.8	0.77	80	1.8	2.0	6.5
KYGJ-280M-8	45	60	740	92.2	0.77	96			6.5
KYGJ-315S-8	55	75	740	92.5	0.79	117			6.5
KYGJ-315M-8	75	100	740	93.1	0.79	155			6.5
KYGJ-315L1-8	90	125	740	93.4	0.80	185			6.5
KYGJ-315L2-8	110	150	740	93.7	0.81	220			6.5
KYGJ-355M1-8	132	180	740	94.0	0.82	263			6.5
KYGJ-355M2-8	160	200	740	94.3	0.82	314			6.5
KYGJ-355L1-8	185	250	740	94.4	0.82	366			6.5
KYGJ-355L-8	200	270	740	94.6	0.82	392			6.5
KYGJ-355 1-8	220	300	740	94.7	0.82	430			6.5
KYGJ-355 2-8	250	340	740	94.8	0.82	492			6.5

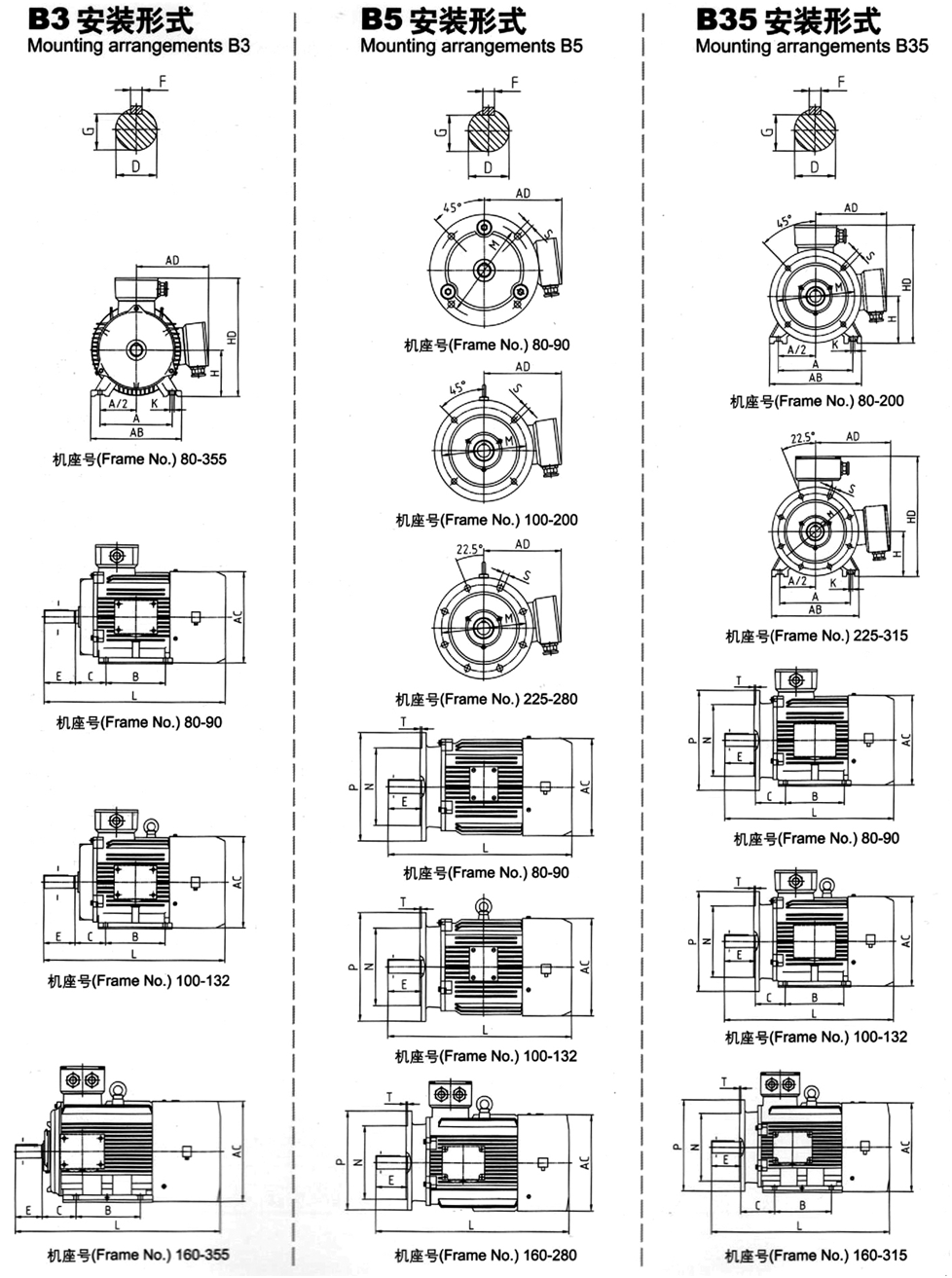

安装形式 Installation form

KYGJ系列(IP55)压缩机专用高效率三相异步电动机

安装尺寸 Mounting dimensions

型号 Type	极数 Poles	A	A/2	B	C		D		E	F	G	H		K	M	N		P	R		S		T		凸缘孔数 Holes No.	AB	AC	AD	HD	L
80M	2、4、6、8	125	62.5	100	50	±1.5	19	+0.009 -0.004	40	6	15.5	80	0 -0.5	10	165	130	+0.014 -0.011	200	0	±1.5	12	+0.43 0	3.5	0	4	160	160	155	235	300
90S		140	70		56		24		50	8	20	90														180	175	160	255	355
90L				125																										385
100L		160	80	140	63	±2.0	28		60		24	100		12	215	180		250		±2.0	15		4			200	200	180	270	430
112M		190	95		70							112														230	220	190	300	465
132S		216	108		89		38	+0.018 +0.002	80	10	33	132			265	230	+0.016 -0.013	300								270	275	210	345	510
132M				178																										550
160M		254	127	210	108	±3.0	42		110	12	37	160		15	300	250		350		±3.0	19	+0.52 0	5			320	330	255	420	615
160L				254																										670
180M		279	139.5	241	121		48			14	42.5	180														355	380	280	455	700
180L				279																										740
200L		318	159	305	133		55	+0.030 +0.011		16	49	200		19	350	300	±0.016	400								395	420	305	505	770
225S	4、8	356	178	286	149	±4.0	60		140	18	53	225			400	350	±0.018	450		±4.0					5	435	470	335	560	815
225M	2			311			55		110	16	49																			820
	4、6、8						60		140	18	53																			845
250M	2	406	203	349	168						58	250		24	500	450	±0.020	550								490	510	370	615	910
	4、6、8						65				67.5
280S	2	457	228.5	368	190						58	280	0 -1.0													550	590	410	700	1000
	4、6、8						75			20	67.5
280M	2			419			65			18	58																			1050
	4、6、8						75			20	71
315S	2	508	254	406	216		65			18	58	315		28	600	550	±0.022	660			24		6	0 -0.15	8	635	630	530	815	1178
	4、6、8						80		170	22	71																			1208
315M	2			457			65		140	18	58																			1238
	4、6、8						80		170	22	71																			1268
315L	2			508			65		140	18	67.5																			1288
	4、6、8						80		170	22	86																			1318
355M	2	610	305	560	254		75		140	20	67.5	355			740	680	±0.025	800								730	710	650	1010	1500
	4、6、8						95	+0.035 +0.013	170	25	86																			1530
355L	2			630			75	+0.030 +0.011	140	20	71																			1500
	4、6、8						95	+0.035 +0.013	170	25	100																			1530
355 1 355 2 355 3	2	630	315	800	224		80	+0.030 +0.011	170	22	71			35	840	780		900								750	720	805	1136	1860
	4、6、8						110	+0.035 +0.013	210	28	100																			1900
