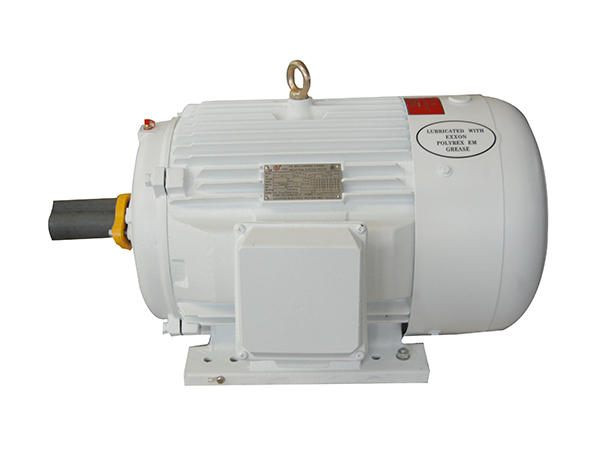

NEMA标准三相异步电动机(D设计、油井泵专用电机)

NEMA标准三相异步电动机(D设计、油井泵专用电机)

NEMA标准三相异步电动机(D设计、油井泵专用电机)

NEMA标准三相异步电动机(D设计、油井泵专用电机)

NEMA标准三相异步电动机(D设计、油井泵专用电机)

NEMA标准三相异步电动机(D设计、油井泵专用电机)

机座号:213T~449T

额定功率:3~150HP

使用系数:1.0;1.15

额定电压:230/460/796V或575V

额定频率:60Hz

结构形式:TEFC (IP54、IP55)

绝缘等级:F

CSA认证:Class I, Div. 2, Groups A, B, C & D-T3

服务热线: 400-631-6900
  • 产品详情
  • 产品参数
  • 安装形式与安装尺寸

产品简介 Product introduction

NEMA油井泵电机为单速、全封闭、自扇冷、连续工作制、低压笼形三相异步电动机,符合美国NEMA MG1 D设计标准,电机转差率高≥5%,起动转矩大。全系列电机采用铸铁材质外壳。产品通过加拿大CSA认证。

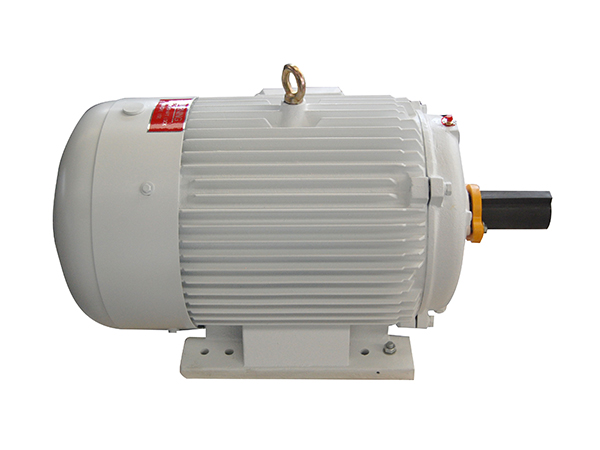

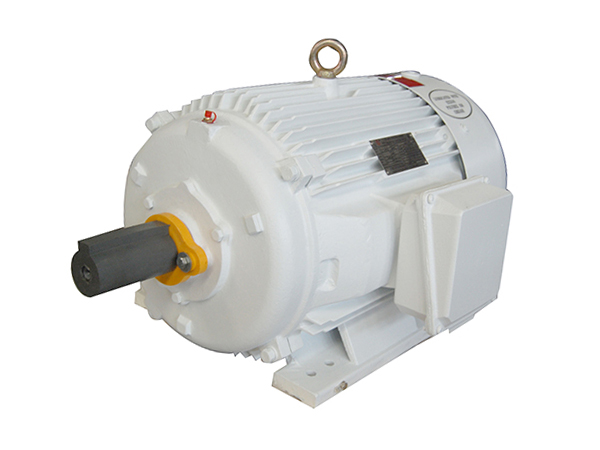

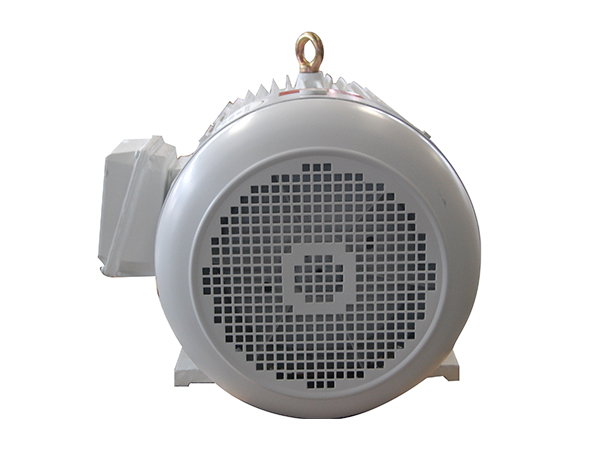

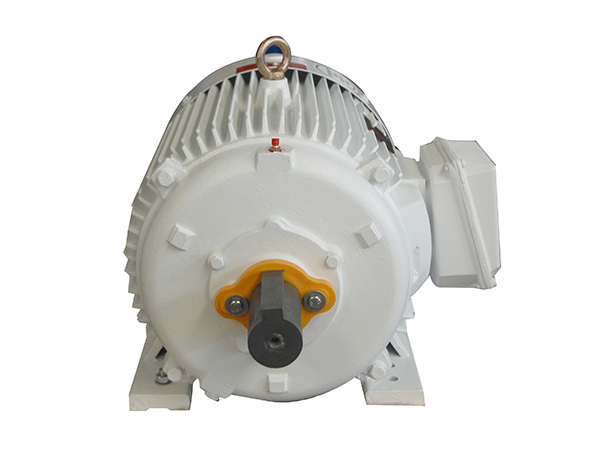

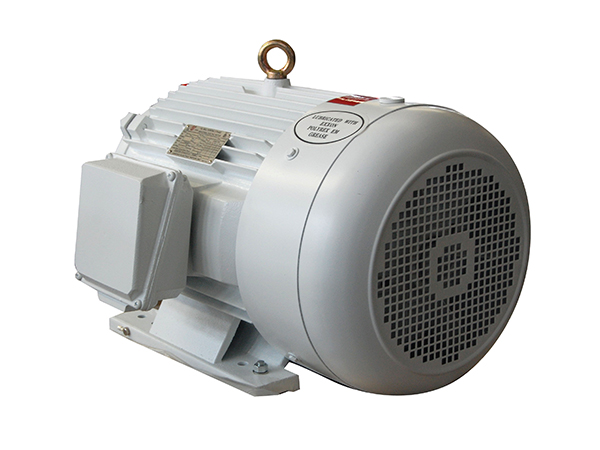

产品展示 Product display

  • NEMA标准三相异步电动机(D设计、油井泵专用电机)
  • NEMA标准三相异步电动机(D设计、油井泵专用电机)
  • NEMA标准三相异步电动机(D设计、油井泵专用电机)
  • NEMA标准三相异步电动机(D设计、油井泵专用电机)
  • NEMA标准三相异步电动机(D设计、油井泵专用电机)
  • NEMA标准三相异步电动机(D设计、油井泵专用电机)

公司实力 Company strength

力久电机
01

研发持续创新与改善

百余人研发团队,建有山东省企业技术中心、山东省特种电机工程技术研究中心和国家电机专业博士后科研工作站,公司拥有国家专利100余项,参与制定的国家和行业标准40余项,荣获“专利示范企业”、“专利大户”等荣誉称号。

力久电机
02

品质质量保证体系

公司建立了完善的质量保证体系,有效对产品生产过程进行控制。公司通过了三体系认证(ISO9001、ISO14001、OHSAS18001体系)、两化融合管理体系认证、知识产权管理体系认证、测量管理体系认证、商品售后服务评价体系认证。

力久电机
03

生产线满足产品定制需求

公司是优秀新三板公司、高新技术企业,占地70000+平方米。公司产品通过了国家节能认证、CCC认证、CC认证、CE认证、CSA认证、RoHS认证和REACH认证,产品畅销国内外。可满足客户小批量、多品种、快速、准确的产品定制需求。

力久电机

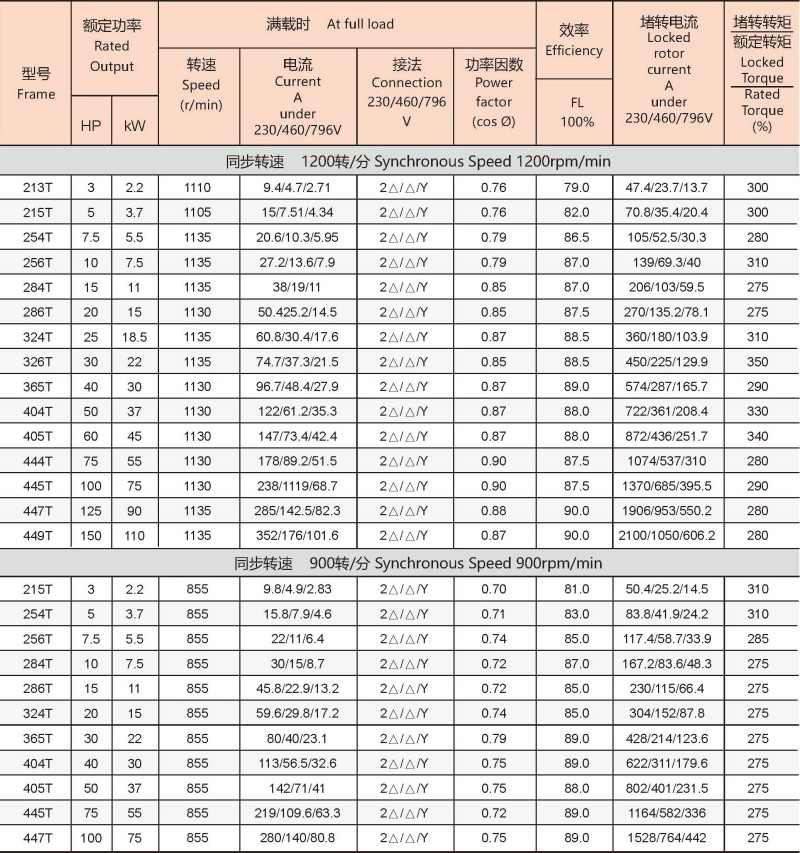

产品参数 Product parameters

HIGH SLIP – NEMA  DESIGN  D  MOTORS  (TEFC  SF1.15  BJHE)
型 号
Model
机座号
Frame No.
额定功率
Rated output
满 载 时
At full load
效率
Efficiency
转矩Torque
230 / 460V 功率因数
Power factor
额定转矩
Rated Toque
堵转/额定
Locked /Rated
转速
Speed r/min
电 流 接 法
Current Connection FL FL
Hp kW A method COSφ 100% 75% Lb.ft %
N213T-6D  213T  3 2.2 1100 9.36 / 4.68 2△/△ 0.76 79 80.7 14.3 300
N215T-6D  215T  5 3.7 1105 15.0 / 7.51 2△/△ 0.76 82 83.4 23.8 300
N254T-6D  254T  7.5 5.5 1135 20.6 / 10.3 2△/△ 0.79 86.5 86.5 34.7 280
N256T-6D  256T  10 7.5 1135 27.2 / 13.6 2△/△ 0.79 87 87.7 46.3 310
N284T-6D  284T  15 11 1135 38.0 / 19.0 2△/△ 0.85 87 87.3 69.4 275
N286T-6D  286T  20 15 1130 50.4 / 25.2 2△/△ 0.85 87.5 88 92.9 275
N324T-6D  324T  25 18.5 1135 60.8 / 30.4 2△/△ 0.87 88.5 89.3 116 310
N326T-6D  326T  30 22 1135 74.7 / 37.3 2△/△ 0.85 88.5 88.8 139 330
N365T-6D  365T  40 30 1130 96.7 / 48.4 2△/△ 0.87 89 87.5 186 290
N404T-6D  404T  50 37 1130 122 / 61.2 2△/△ 0.87 88 88.6 232 280
N405T-6D  405T  60 45 1130 147 / 73.4 2△/△ 0.87 88 88.9 279 340
N444T-6D  444T  75 55 1130 178 / 89.2 2△/△ 0.90 87.5 88.5 348 280
*N445T-6D  445T  100 75 1130 238 / 119 2△/△ 0.90 87.5 88.5 465 290
*N447T-6D  447T 125 90 1130 297 / 149 2△/△ 0.90 87.5 88.5 581 290

安装形式 Installation form

NEMA标准三相异步电动机(D设计、油井泵专用电机)

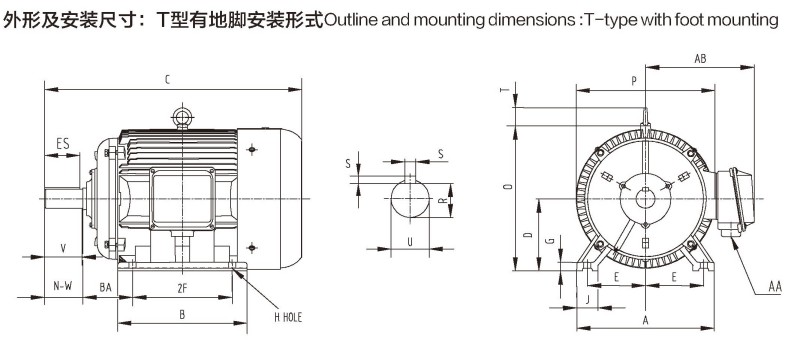

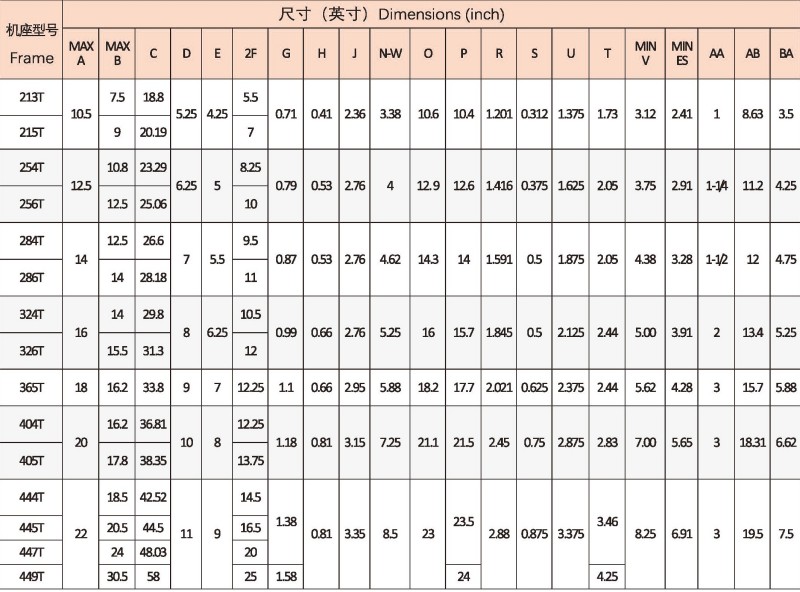

安装尺寸 Mounting dimensions

机座号 Frame No. Dimensions Unit:inch (英寸)
AA Min
A B C D E 2F G H J N-W O P R S T U NPSC NPT AB BA ES XB XC XD XF
213T 10.5 7.5 18.89 5.25 4.25 5.5 0.709 0.41 2.36 3.38 10.53 10.4 1.201 0.312 1.73 1.375 1 1 8.63 3.5 2.41 2.95 5 4.57 6.25
215T 9 20.49 7 7
254T 12.5 10.8 23.29 6.25 5 8.25 0.787 0.53 2.76 4 12.89 12.6 1.416 0.375 2.05 1.625 11月4日 11月2日 11.2 4.25 2.91 3 7.2 6.3 8.38
256T 12.5 25.06 10 9.25
284T 14 12.5 26.66 7 5.5 9.5 0.866 0.53 2.76 4.62 14.28 14.17 1.591 0.5 2.05 1.875 11月2日 11月2日 12 4.75 3.28 3.58 7.2 6.3 9.5
286T 14 28.18 11 10.25
324T 16 14 29.95 8 6.25 10.5 0.984 0.66 2.76 5.25 15.91 15.75 1.845 0.5 2.44 2.125 2 2 13.4 5.25 3.91 2.64 10.55 8.98 10.5
326T 15.5 31.24 12 11.25
364T 18 15.2 32.68 9 7 11.25 1.102 0.66 2.95 5.88 18.13 17.7 2.021 0.625 2.44 2.375 3 3 15.7 5.88 4.28 3.74 10.55 8.98 11.51
365T 16.2 34.11 12.25 12
404T 20 16.2 36.81 10 8 12.25 1.18 0.81 3.15 7.25 21.02 21.42 2.45 0.75 2.83 2.875 3 3 18.31 6.62 5.65 4.57 11.73 9.76 12.75
405T 17.8 38.35 13.75 13.5
444T 22 18.5 42.52 11 9 14.5 1.38 0.81 3.35 8.5 22.97 23.43 2.88 0.875 3.46 3.375 3 2×3 19.41 7.5 6.91 5.67 11.73 11.34 14.75
445T 20.5 44.5 16.5 15.75
447T 22 24 48.03 11 9 20 1.38 0.81 3.35 8.5 22.97 23.43 2.88 0.875 3.46 3.375 3 2×3 19.41 7.5 6.91 5.67 11.73 11.34 17.5
