TYP-T3-F系列三相永磁同步电动机专用控制系统

TYP-T3-F系列三相永磁同步电动机专用控制系统

TYP-T3-F系列三相永磁同步电动机专用控制系统

TYP-T3-F系列三相永磁同步电动机专用控制系统

TYP-T3-F系列三相永磁同步电动机专用控制系统

TYP-T3-F系列三相永磁同步电动机专用控制系统是配套高效率三相永磁同步电动机设计的专用智能化装置,该装置是基于计算机技术、物联网技术、电机控制技术和电力电子技术不断发展的基础上设计研发的高效节能产品。

服务热线: 400-631-6900
  • 产品详情
  • 产品参数
  • 安装形式与安装尺寸

产品简介 Product introduction

TYP-T3-F系列三相永磁同步电动机专用控制系统是配套高效率三相永磁同步电动机设计的专用智能化装置,该装置是基于计算机技术、物联网技术、电机控制技术和电力电子技术不断发展的基础上设计研发的高效节能产品。

伺服驱动器采用最先进的磁场定向控制技术,通过自学习辨识永磁电机内部参数,建立数学模型对电机磁场解析控制,实现频率的无级调整,始终保持电机运行在高效节能区间。

控制系统可通过无线网络实现设备监测数据的实时远程传输,客户端使用上位机实时对服务器联网的各台设备进行监控,实现无人值守,减轻劳动强度。

控制柜型号 Control Cabinet Features

控制系统型号由产品名称代号、相数、控制柜特性、适配电机功率等部分组成。

TYP-T3-F系列三相永磁同步电动机专用控制系统

控制柜特性 Control Cabinet Features

01.配套使用:

TYP系列高效率永磁同步电动机与控制系统配套使用,构成交流变频无级调速系统,系统运行平稳,无转差,无转矩脉动现象,具有起动转矩大,起动电流小等优点。

02.功能介绍:

a.本地/远程状态切换,本地状态下通过控制系统操作面板启停、调速,远程状态时,可以通过上位机对系统下达运行指令。

b.具有软启软停功能,可调整启动时加速度和停机时减速度,降低电机启停对设备产生的冲击。

c.系统具有PID控制功能,模拟量输入输出功能,通过对被控量的反馈信号的差量进行比列、积分、微分运算,来调整驱动器的输出频率,构成负反馈系统,使被控量稳定在目标值上。

d.电机运行参数监视:运行电压、运行电流、运行频率、转速、电机温度等参数通过上位机进行查看。

e.电参数计量:显示系统的电压、电流、有功功率、无功功率、视在功率、功率因数等。

f.完善的故障保护功能,若系统出现故障,可实时显示故障类型,并对故障记录进行存储。

产品展示 Product display

  • TYP-T3-F系列三相永磁同步电动机专用控制系统
  • TYP-T3-F系列三相永磁同步电动机专用控制系统
  • TYP-T3-F系列三相永磁同步电动机专用控制系统
  • TYP-T3-F系列三相永磁同步电动机专用控制系统

公司实力 Company strength

力久电机
01

研发持续创新与改善

百余人研发团队,建有山东省级企业技术中心、山东省特种电机工程技术研究中心和国家电机专业博士后科研工作站,公司拥有国家专利100余项,参与制定的国家和行业标准40余项,荣获“专利示范企业”、“专利大户”等荣誉称号。

力久电机
02

品质质量保证体系

公司建立了完善的质量保证体系,有效对产品生产过程进行控制。公司通过了三体系认证(ISO9001、ISO14001、OHSAS18001体系)、两化融合管理体系认证、知识产权管理体系认证、测量管理体系认证、商品售后服务评价体系认证。

力久电机
03

生产线满足产品定制需求

公司是优秀新三板公司、高新技术企业,占地70000+平方米。公司产品通过了国家节能认证、CCC认证、CC认证、CE认证、CSA认证、RoHS认证和REACH认证,产品畅销国内外。可满足客户小批量、多品种、快速、准确的产品定制需求。

力久电机

产品参数 Product parameters

产品型号 输出
功率
(kW)
输入
电流
(A)
输出
电流
(A)
载波
频率
(kHz)
最大转矩
额定转矩
启动转矩
额定转矩
TYP-T3-F05.5 5.5 19.5 14 8 200% 150%
TYP-T3-F07.5 7.5 25 18.5 8
TYP-T3-F011 11 32 25 6
TYP-T3-F015 15 40 32 6
TYP-T3-F018.5 18.5 47 38 4
TYP-T3-F022 22 51 45 4
TYP-T3-F030 30 70 60 4
TYP-T3-F037 37 80 75 4
TYP-T3-F045 45 98 92 4
TYP-T3-F055 55 128 115 2
TYP-T3-F075 75 139 150 2

安装形式 Installation form

TYP-T3-F系列三相永磁同步电动机专用控制系统

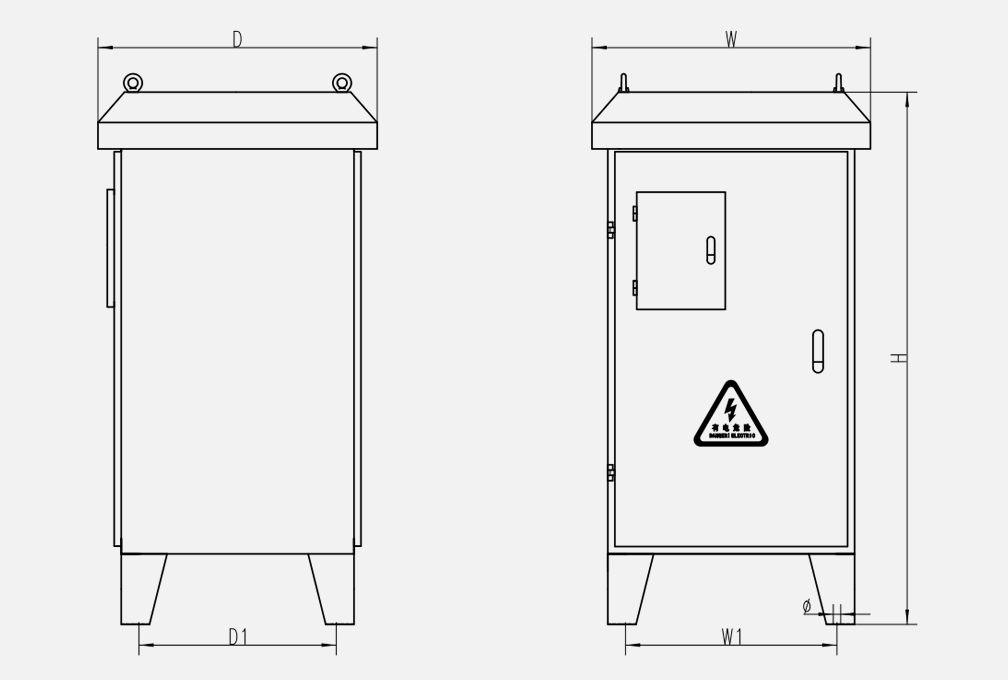

安装尺寸 Mounting dimensions

产品型号 W W1 D D1 H φ
TYP-T3-F05.5 750 560 750 520 1350 20
TYP-T3-F07.5
TYP-T3-F011
TYP-T3-F015 770 580 770 540 1420 20
TYP-T3-F018.5
TYP-T3-F022
TYP-T3-F030
TYP-T3-F037 790 600 790 560 1550 20
TYP-T3-F045
TYP-T3-F055
TYP-T3-F075
