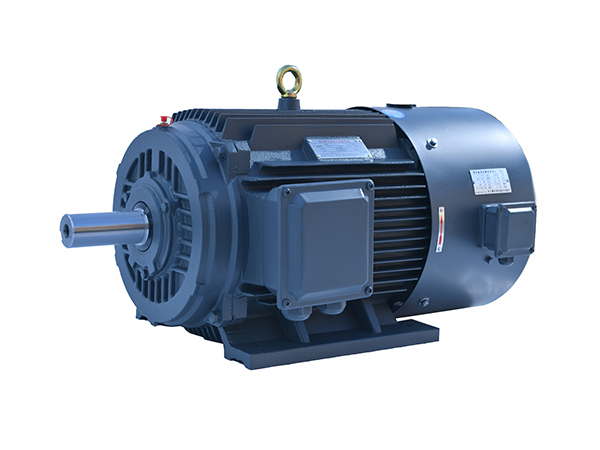

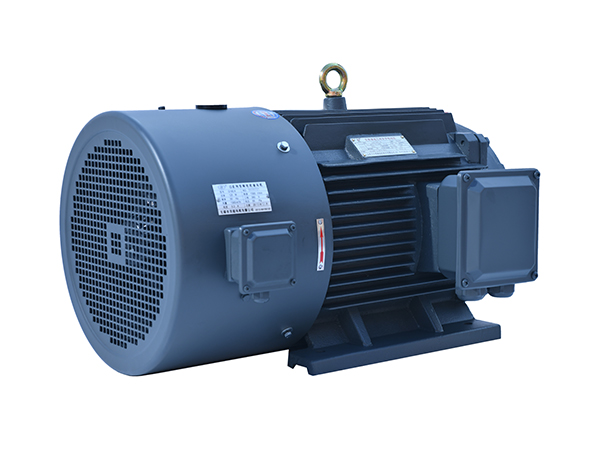

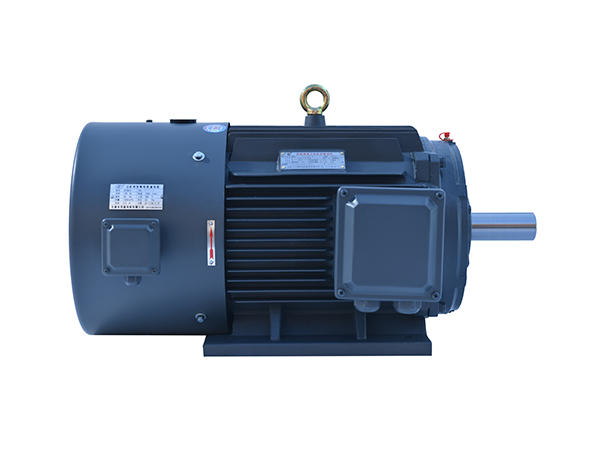

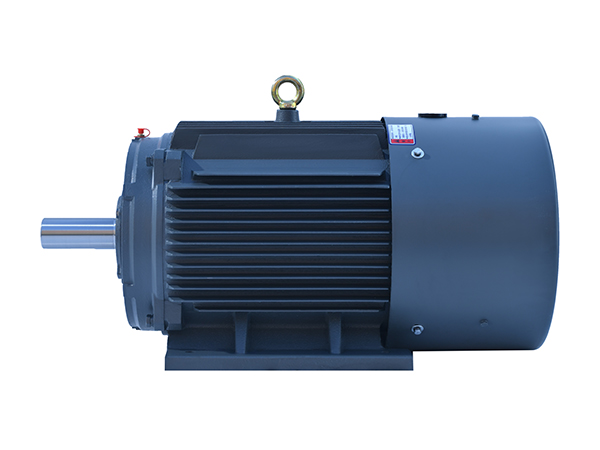

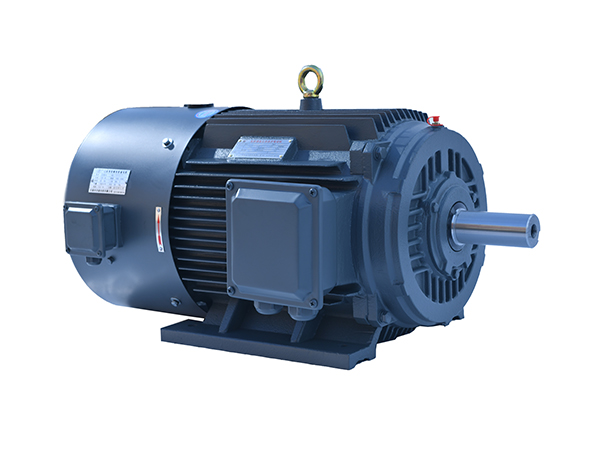

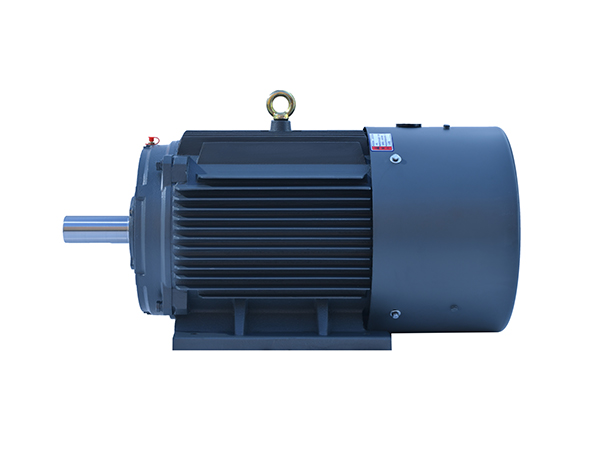

YVP系列变频调速三相异步电动机

YVP系列变频调速三相异步电动机

YVP系列变频调速三相异步电动机

YVP系列变频调速三相异步电动机

YVP系列变频调速三相异步电动机

YVP系列变频调速三相异步电动机

机座中心高:H80~H355mm

额定输出功率:0.55kW~315kW

电源电压:380V、50Hz (可根据用户定制)

调频范围:5-100 Hz

防护等级:IP54、IP55

热分级:155(F)

冷却方式:IC416

服务热线: 400-631-6900
  • 产品详情
  • 产品参数
  • 安装形式与安装尺寸

产品简介 Product introduction

YVP系列电动机是经过特殊设计的与异步变频器配套使用的交流变频无级调速电机,可在变频电源下工作,分带编码器的和不带编码器的两种。

该系列产品调速范围,在5-50Hz恒转矩运行,50-100Hz恒功率运行,运行平稳、转矩脉动小。根据使用要求,分带编码器的和不带编码器的两种。安装独立风扇冷却装置,使电机在不同转速下均有良好的冷却效果。电机带编码器时起动更平稳、控制更精确。

该系列产品适用于风机、水泵、液压站、塑料机械、造纸机械、橡胶机械等需要无级调速的场合,可替代YCT系列电动机,效率和控制精度高。

产品展示 Product display

  • YVP系列变频调速三相异步电动机
  • YVP系列变频调速三相异步电动机
  • YVP系列变频调速三相异步电动机
  • YVP系列变频调速三相异步电动机

公司实力 Company strength

力久电机
01

研发持续创新与改善

百余人研发团队,建有山东省级企业技术中心、山东省特种电机工程技术研究中心和国家电机专业博士后科研工作站,公司拥有国家专利100余项,参与制定的国家和行业标准40余项,荣获“专利示范企业”、“专利大户”等荣誉称号。

力久电机
02

品质质量保证体系

公司建立了完善的质量保证体系,有效对产品生产过程进行控制。公司通过了三体系认证(ISO9001、ISO14001、OHSAS18001体系)、两化融合管理体系认证、知识产权管理体系认证、测量管理体系认证、商品售后服务评价体系认证。

力久电机
03

生产线满足产品定制需求

公司是优秀新三板公司、高新技术企业,占地70000+平方米。公司产品通过了国家节能认证、CCC认证、CC认证、CE认证、CSA认证、RoHS认证和REACH认证,产品畅销国内外。可满足客户小批量、多品种、快速、准确的产品定制需求。

力久电机

产品参数 Product parameters

型号
Type
功率
Power
(kW)
额定电流
Rated current
(A)
额定转矩
Rated torque
(N.m)
堵转转矩
Locked Torque
┈┈┈
额定转矩
Rated Toque
最小转矩
Min Torque
┈┈┈
额定转矩
Rated Toque
最大转矩
Max Torque
┈┈┈
额定转矩
Rated Toque
堵转电流
Locked Current
┈┈┈
额定电流
Rated Current
恒转矩变频范围
Constant torque
frequency converting scope
(Hz)
恒功率变频范围
Constant power
frequency converting scope
(Hz)
2极—同步转速3000(r/min) 50Hz  2pole—Synchronous speed 3000 rpm 50Hz
YVP80M1-2 0.75 1.8 2.4 2.2 1.5 2.3 6.1 5~50 50~60
YVP80M2-2 1.1 2.6 3.5 7.0
YVP90S-2 1.5 3.4 4.8
YVP90L-2 2.2 4.8 7.0 1.4
YVP100L-2 3 6.3 9.6 7.5
YVP112M-2 4 8.2 12.7
YVP132S1-2 5.5 11.1 17.5 2.0 1.2
YVP132S2-2 7.5 14.8 23.9
YVP160M1-2 11 21.2 35.0
YVP160M2-2 15 28.6 47.8
YVP160L-2 18.5 34.7 58.9 1.1 2.2
YVP180M-2 22 41.0 70.0
YVP200L1-2 30 55.4 95.5
YVP200L2-2 37 67.8 118
YVP225M-2 45 82.1 143 1.0
YVP250M-2 55 99.8 175 3~50
YVP280S-2 75 135 239 0.9
YVP280M-2 90 160 287
YVP315S-2 110 195 350 1.8 7.1
YVP315M-2 132 233 420
YVP315L1-2 160 279 509
YVP315L2-2 200 348 637 0.8
YVP355M1-2 220 382 700 1.2 0.71
YVP355M-2 250 433 796
YVP355L1-2 280 484 891
YVP355L-2 315 545 1003
4极—同步转速1500(r/min) 50Hz  4pole— Synchronous speed 1500 rpm50Hz
YVP80M1-4 0.55 1.5 3.5 2.4 1.7 2.3 5.2 5~50 50~100
YVP80M2-4 0.75 2.0 4.8 6.0
YVP90S-4 1.1 2.8 7.0
YVP90L-4 1.5 3.6 9.6 2.3 1.6
YVP100L1-4 2.2 5.0 14.0 7.0
YVP100L2-4 3 6.7 19.1
YVP112M-4 4 8.8 25.5 2.2 1.5
型号
Type
功率
Power
(kW)
额定电流
Rated current
(A)
额定转矩
Rated torque
(N.m)
堵转转矩
Locked Torque
┈┈┈
额定转矩
Rated Toque
最小转矩
Min Torque
┈┈┈
额定转矩
Rated Toque
最大转矩
Max Torque
┈┈┈
额定转矩
Rated Toque
堵转电流
Locked Current
┈┈┈
额定电流
Rated Current
恒转矩变频范围
Constant torque
frequency converting scope
(Hz)
恒功率变频范围
Constant power
frequency converting scope
(Hz)
YVP132S-4 5.5 11.7 35.0 2.2 1.4 2.3 7.0 5~50 50~100
YVP132M-4 7.5 15.4 47.8
YVP160M-4 11 22.5 70.0
YVP160L-4 15 30.0 95.5 7.5
YVP180M-4 18.5 36.3 118 2.0 1.2 2.2
YVP180L-4 22 42.9 140
YVP200L-4 30 57.9 191 7.2
YVP225S-4 37 70.2 236 1.9
YVP225M-4 45 84.9 287 1.1
YVP250M-4 55 103 350 2.0 3~50
YVP280S-4 75 140 478 1.9 1.0
YVP280M-4 90 167 573
YVP315S-4 110 201 700 1.8 6.9
YVP315M-4 132 240 840
YVP315L1-4 160 287 1019
YVP315L2-4 200 359 1273 0.9
YVP355M1-4 220 390 1401 1.4 0.83
YVP355M-4 250 443 1592
YVP355L1-4 280 496 1783 0.71
YVP355L-4 315 558 2006
6极—同步转速1000(r/min) 50Hz  6poles—Synchronous speed1000 rpm  50Hz
YVP90S-6 0.75 2.3 7.2 2.0 1.5 2.2 5.5 5~50 50~100
YVP90L-6 1.1 3.1 10.5 1.3
YVP100L-6 1.5 4.0 14.3
YVP112M-6 2.2 5.5 21.0 6.5
YVP132S-6 3 7.4 28.7
YVP132M1-6 4 9.7 38.2
YVP132M2-6 5.5 12.9 52.5
YVP160M-6 7.5 17.2 71.6
YVP160L-6 11 24.4 105 1.2
YVP180L-6 15 31.6 143 2.1 7.0
YVP200L1-6 18.5 38.5 177 2.0
YVP200L2-6 22 44.7 210
YVP225M-6 30 59.3 287 1.7
YVP250M-6 37 71.0 353 1.8
YVP280S-6 45 85.9 430 1.1
YVP280M-6 55 104 525 3~50
型号
Type
功率
Power
(kW)
额定电流
Rated current
(A)
额定转矩
Rated torque
(N.m)
堵转转矩
Locked Torque
┈┈┈
额定转矩
Rated Toque
最小转矩
Min Torque
┈┈┈
额定转矩
Rated Toque
最大转矩
Max Torque
┈┈┈
额定转矩
Rated Toque
堵转电流
Locked Current
┈┈┈
额定电流
Rated Current
恒转矩变频范围
Constant torque
frequency converting scope
(Hz)
恒功率变频范围
Constant power
frequency converting scope
(Hz)
YVP315S-6 75 141 716 1.6 1.0 2.0 7.0 3~50 50~100
YVP315M-6 90 169 860
YVP315L1-6 110 206 1051 6.7
YVP315L2-6 132 244 1261
YVP355M1-6 160 292 1528 1.3 0.95
YVP355M-6 185 338 1767 0.83
YVP355M3-6 200 365 1910
YVP355L1-6 220 402 2101
YVP355L-6 250 456 2388
YVP355L2-6 280 511 2674
8极—同步转速750(r/min) 50Hz  8poles— Synchronous speed 750 rpm50Hz
YVP132S-8 2.2 6.0 28.0 7.5 1.2 2.0 6.0 5~50 50~100
YVP132M-8 3 7.9 38.2
YVP160M1-8 4 10.2 50.9
YVP160M2-8 5.5 13.6 70.0
YVP160L-8 7.5 17.7 95.5
YVP180L-8 11 25.1 140 1.8 1.1 6.6
YVP200L-8 15 34.0 191 0.7
YVP225S-8 18.5 41.0 236
YVP225M-8 22 47.3 280 1.8
YVP250M-8 30 63.4 382
YVP280S-8 37 77.7 471
YVP280M-8 45 94.0 573 1.0 6.6
YVP315S-8 55 111 700 1.6 3~50
YVP315M-8 75 151 955 0.9
YVP315L1-8 90 177 1146
YVP315L2-8 110 216 1401 6.4
YVP355M1-8 132 261 1618 1.3 0.83
YVP355M2-8 160 314 2037
YVP355L1-8 185 359 2356
YVP355L-8 200 387 2547
10极—同步转速600(r/min) 50Hz  10poles— Synchronous speed 600 rpm50Hz
YVP315S-10 45 99.6 716 1.4 0.8 2.0 6.2 5~50 50~100
YVP315M-10 55 121 875 3~50
YVP315L1-10 75 162 1194
YVP315L2-10 90 190 1433 1.2 0.71
YVP355M1-10 110 229 1751 6.0
YVP355M2-10 132 275 2101
YVP355L-10 160 333 2547

安装形式 Installation form

YVP系列变频调速三相异步电动机

安装尺寸 Mounting dimensions

机座号
Frame
No.
极数
Poles
No.
安装尺寸Mounting Dimensions 外形尺寸
Outline dimensions
A A/2 B C D E F G H K M N P R S T 凸缘孔数Holes No. AB AC AD HD L
YVP80M 2、4 125 62.5 100 50 ±1.5 19 +0.009
-0.004
40 ±0.31 6 0
-0.030
15.5 0
-0.10
80 0
-0.5
10 +0.36
0
165 130 +0.014
-0.011
200 0 ±1.5 12 +0.43
0
Ø1.0M 3.5 0
-0.12
4 165 175 145 175 350
YVP90S 2、4、6 140 70 56 24 50 8 0
-0.036
20 0
-0.20
90 180 195 155 195 390
YVP90L 125   410
YVP100L 160 80 140 63 ±2.0 28 60 ±0.37 24 100 12 +0.43
0
215 180 250 ±2.0 14.5 Ø1.2M 4 205 215 180 245 455
YVP112M 190 95 70   112 245 240 190 265 480
YVP132S 2、4、
6、8
216 108 89 38 +0.018
+0.002
80 10 33 132 265 230 +0.016
-0.013
300 280 275 210 315 530
YVP132M 178 570
YVP160M 254 127 210 108 ±3.0 42 110 ±0.43 12 0
-0.043
37 160 14.5 300 250 350 ±3.0 18.5 +0.52
0
5 330 335 265 385 655
YVP160L 254 700
YVP180M 279 139.5 241 121 48 14 42.5 180 355 380 285 430 725
YVP180L 279 765
YVP200L 318 159 305 133 55 +0.030
+0.011
16 49 200 18.5 +0.52
0
350 300 ±0.016 400 395 420 315 475 850
YVP225S 4、8 356 406 286 149 ±4.0 60 140 ±0.50 18 53 225 400 350 ±0.018 450 ±4.0 8 435 475 345 530 900
YVP225M 2 311 55 110 ±0.43 16 49 915
4、6、8 60 140 ±0.50 18 53 930
YVP250M 2 406 203 349 168 ±4.0 250 24 500 450 ±0.020 550 490 515 385 575 1015
4、6、8 65 58
YVP280S 2 457 228.5 368 190   280 0
-1.0
550 580 410 640 1130
4、6、8 75 20 0
-0.052
67.5
YVP280M 2 419 65 18 0
-0.043
58 1180
4、6、8 75 20 0
-0.052
67.5
YVP315S 2 508 254 406 216 65 18 0
-0.043
58 315 28 600 550 ±0.022 660 24 Ø2.0M 6 0
-0.15
8 635 645 576 865 1340
4、6、8、10 80 170 22 0
-0.052
71 1370
YVP315M 2 457 65 140 18 0
-0.043
58 1410
4、6、8、10 80 170 22 0
-0.052
71 1455
YVP315L 2 508 65 140 18 0
-0.043
58 1410
4、6、8、10 80 170 22 0
-0.052
71 1455
YVP355M 2 610 305 560 254 ±4.0 75 140 20 67.5 355 740 680 ±0.025 800 740 750 680 1035 1640
4、6、8、10 95 +0.033
+0.013
170 25 86 1670
YVP355L 2 630 75 +0.033
+0.013
140 20 67.5 1640
4、6、8、10 95 +0.033
+0.013
170 25 86 1670
